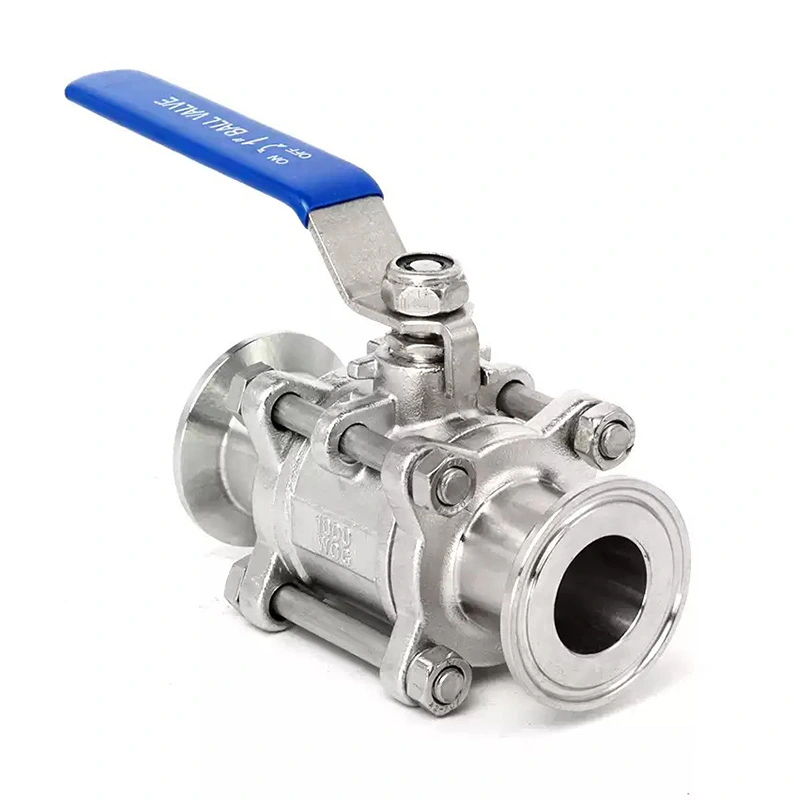

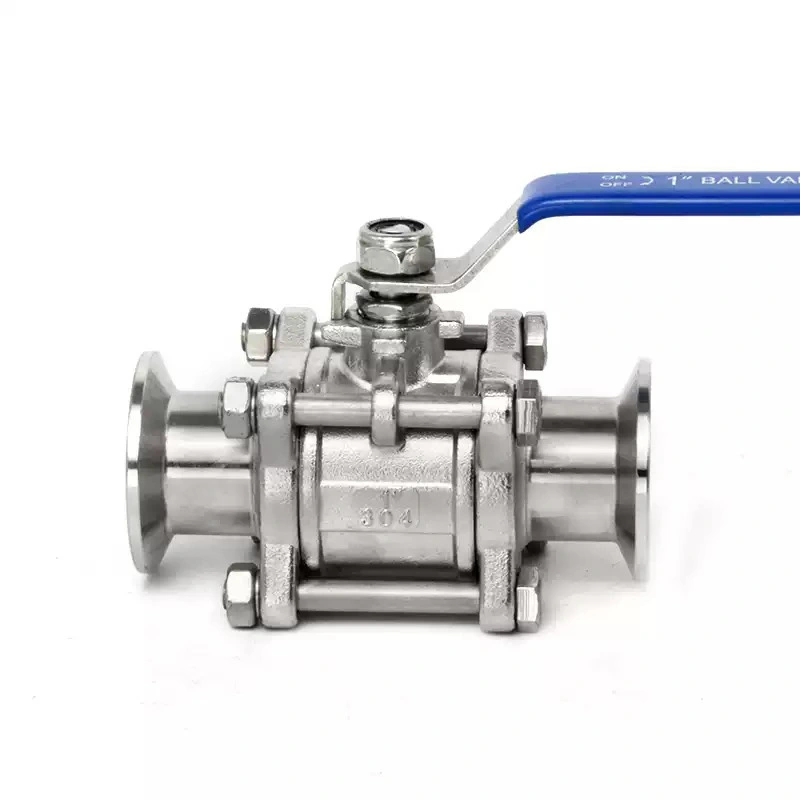

স্যানিটারি নিউমেটিক স্ট্রেইট 3-পিস বল ভালভ দক্ষ মিডিয়া স্থানান্তর বজায় রাখতে একটি ফুল-বোর ফ্লো প্যাসেজ ব্যবহার করে, যখন নির্ভুল-পালিশ পণ্য-যোগাযোগ পৃষ্ঠগুলি অবশিষ্টাংশ ধারণ কমাতে এবং পরিষ্কার করা সহজ করতে সহায়তা করে। SUS304 বা SUS316L স্টেইনলেস স্টিল থেকে তৈরি, এটি ফার্মাসিউটিক্যাল, জৈবপ্রযুক্তি, খাদ্য, পানীয়, দুগ্ধ, প্রসাধনী এবং সূক্ষ্ম রাসায়নিক প্রক্রিয়াকরণে স্বাস্থ্যকর অ্যাপ্লিকেশনের জন্য উপযুক্ত।
বায়ুসংক্রান্ত কোয়ার্টার-টার্ন অপারেশনের সাথে, ভালভ স্বয়ংক্রিয় প্রক্রিয়া সিস্টেমের জন্য দ্রুত খোলার এবং বন্ধ করার ব্যবস্থা করে এবং CIP এবং SIP অপারেশনগুলির জন্য কনফিগার করা যেতে পারে।
থ্রি-পিস নির্মাণ রক্ষণাবেক্ষণের সময় কেন্দ্রীয় ভালভ বিভাগ এবং শেষ সংযোগগুলিকে আলাদা করার অনুমতি দেয়। এটি সম্পূর্ণ ভালভ সমাবেশ প্রতিস্থাপন ছাড়াই অভ্যন্তরীণ উপাদানগুলিতে সহজ অ্যাক্সেস প্রদান করে।
বল, ভালভ আসন এবং সিলিং উপাদানগুলি পরিদর্শন করা যেতে পারে এবং প্রয়োজন হলে প্রতিস্থাপন করা যেতে পারে। এটি ভালভকে প্রক্রিয়া লাইনের জন্য উপযুক্ত করে তোলে যেখানে সীল এবং আসনগুলি বারবার অপারেটিং, পরিষ্কার বা জীবাণুমুক্তকরণ চক্রের অধীন।
পরিধান ঘটলে, রক্ষণাবেক্ষণ কর্মীরা সমগ্র পাইপলাইন সংযোগ প্রতিস্থাপনের পরিবর্তে অভ্যন্তরীণ উপাদানগুলির পরিষেবা দিতে পারে। এটি খুচরা যন্ত্রাংশ ব্যবস্থাপনা এবং রুটিন ভালভ সার্ভিসিং সহজ করতে পারে।
ফুল-বোর বল একটি ফ্লো প্যাসেজ প্রদান করে যা সংযুক্ত পাইপলাইনের সাথে ঘনিষ্ঠভাবে মিলে যায়, প্রক্রিয়া মিডিয়াকে সম্পূর্ণ খোলা অবস্থায় সীমিত সীমাবদ্ধতার সাথে ভালভের মধ্য দিয়ে যেতে দেয়।
সোজা প্রবাহ পথ প্রবাহের দিকের অপ্রয়োজনীয় পরিবর্তনগুলিকে কমিয়ে দেয়, ভালভ জুড়ে চাপের ক্ষতি কমাতে সাহায্য করে। এটি তরল স্থানান্তর সিস্টেমের জন্য দরকারী যেখানে উপলব্ধ পাম্প ক্ষমতা বজায় রাখা গুরুত্বপূর্ণ।
পালিশ করা ভেজা পৃষ্ঠের সাথে একত্রিত একটি সোজা মাধ্যমে প্রবাহ প্যাসেজ ভালভ খোলা বা বন্ধ করার পরে প্রক্রিয়া মিডিয়া জমা হতে পারে এমন অঞ্চলগুলি হ্রাস করতে সহায়তা করে।

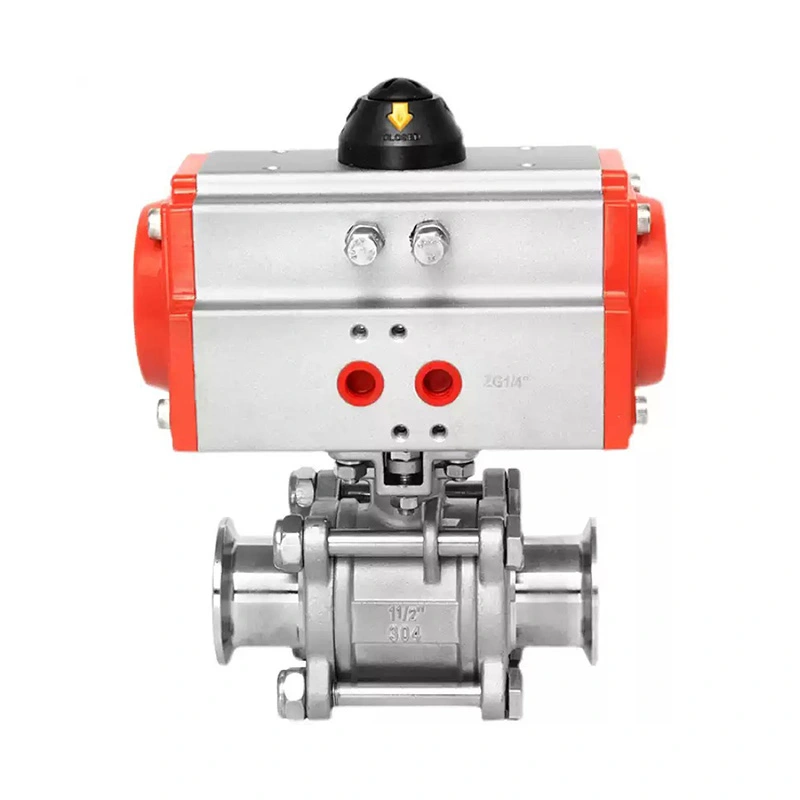

বায়ুসংক্রান্ত অ্যাকুয়েটর বলটিকে 90 ডিগ্রির মধ্যে দিয়ে ঘোরায়। যখন বল বোর পাইপলাইনের সাথে সারিবদ্ধ হয়, ভালভ খোলা থাকে। 90 ডিগ্রী দ্বারা বল ঘোরানো প্রবাহ পথ জুড়ে কঠিন অংশ অবস্থান এবং ভালভ বন্ধ.
কোয়ার্টার-টার্ন অপারেশন খোলা এবং বন্ধ অবস্থানের মধ্যে দ্রুত গতিবিধি প্রদান করে, ভালভটিকে স্বয়ংক্রিয় উত্পাদন ক্রম এবং ঘন ঘন প্রক্রিয়া স্যুইচিংয়ের জন্য উপযুক্ত করে তোলে।
যদিও এই মডেলটি বায়ুসংক্রান্ত অপারেশনের জন্য কনফিগার করা হয়েছে, AVM সিস্টেমের প্রয়োজনীয়তা অনুযায়ী ম্যানুয়াল বা অন্যান্য অ্যাকচুয়েশন কনফিগারেশন প্রদান করতে পারে।
বল এবং আসনের কাঠামোটি অপারেশনের জন্য প্রয়োজনীয় টর্ক কমানোর জন্য ডিজাইন করা হয়েছে, যা বায়ুসংক্রান্ত অ্যাকুয়েটরকে পুনরাবৃত্তি চক্রের উপর নির্ভরযোগ্য আন্দোলন প্রদান করতে দেয়।
SUS304 এবং SUS316L স্টেইনলেস স্টীল ভালভ বডি এবং বলের জন্য উপলব্ধ। স্বাস্থ্যকর পরিবেশের দাবিতে বৃহত্তর জারা প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য SUS316L নির্বাচন করা যেতে পারে।
স্ট্যান্ডার্ড সারফেস ফিনিস হল Ra ≤0.8 μm, একটি ঐচ্ছিক Ra ≤0.4 μm ফিনিস সহ অ্যাপ্লিকেশনগুলির জন্য একটি মসৃণ অভ্যন্তরীণ পৃষ্ঠের প্রয়োজন।
অভ্যন্তরীণ কাঠামোটি মৃত অঞ্চল এবং পণ্য ধারণকে হ্রাস করার জন্য ডিজাইন করা হয়েছে, স্বাস্থ্যকর অপারেশন এবং আরও কার্যকর পরিষ্কারের সমর্থন করে।
স্যানিটারি বায়ুসংক্রান্ত স্ট্রেইট 3-পিস বল ভালভ সিআইপি পরিষ্কার এবং এসআইপি নির্বীজন সিস্টেমে অন্তর্ভুক্ত করা যেতে পারে। প্রযোজ্য পরিষ্কার এবং নির্বীজন শর্তাবলী নির্বাচিত আসন এবং সিলিং উপকরণ অনুযায়ী নিশ্চিত করা উচিত।
PTFE উপযুক্ত অপারেটিং তাপমাত্রার অধীনে রাসায়নিক প্রতিরোধের এবং স্থিতিশীল সিলিং কর্মক্ষমতা প্রয়োজন অ্যাপ্লিকেশনের জন্য উপলব্ধ।
সিলিকন সামঞ্জস্যপূর্ণ স্বাস্থ্যকর অ্যাপ্লিকেশনের জন্য নির্বাচন করা যেতে পারে যেখানে নমনীয়তা এবং তাপমাত্রা কর্মক্ষমতা গুরুত্বপূর্ণ।
EPDM অনেক জল-ভিত্তিক এবং সাধারণ স্যানিটারি প্রক্রিয়া অ্যাপ্লিকেশনের জন্য উপযুক্ত এবং প্রক্রিয়া মাঝারি এবং পরিস্কার অবস্থা অনুযায়ী নির্বাচন করা যেতে পারে।
FKM নির্দিষ্ট রাসায়নিক এবং উচ্চ-তাপমাত্রা প্রক্রিয়া অবস্থার প্রতিরোধের প্রয়োজন সামঞ্জস্যপূর্ণ অ্যাপ্লিকেশনের জন্য নির্বাচন করা যেতে পারে।
| আইটেম | স্পেসিফিকেশন |
| পণ্যের নাম | স্যানিটারি বায়ুসংক্রান্ত সোজা 3-পিস বল ভালভ |
| ভালভ প্রকার | স্যানিটারি ফুল-বোর বল ভালভ |
| ব্র্যান্ড | এভিএম |
| শরীরের উপাদান | SUS304 / SUS316L |
| বল উপাদান | SUS304 / SUS316L |
| আসন উপাদান | PTFE, সিলিকন, EPDM, FKM |
| অপারেশন | বায়ুসংক্রান্ত; ম্যানুয়াল বিকল্প উপলব্ধ |
| সারফেস ফিনিশ | Ra ≤0.8 μm স্ট্যান্ডার্ড; Ra ≤0.4 μm ঐচ্ছিক |
| কাজের চাপ | 1.0-1.6 MPa |
| অপারেটিং তাপমাত্রা | -20°C থেকে +150°C, আসন উপাদানের উপর নির্ভর করে |
| সংযোগ | ট্রাই-ক্ল্যাম্প, বাট ওয়েল্ড, থ্রেডেড, ফ্ল্যাঞ্জড |
| সংযোগ মান | DIN, 3-A, SMS, BS, RJT, IDF |
| ক্লিনিং | সিআইপি সামঞ্জস্যপূর্ণ |
| জীবাণুমুক্তকরণ | SIP সামঞ্জস্যপূর্ণ |
ট্রাই-ক্ল্যাম্প সংযোগগুলি তুলনামূলকভাবে দ্রুত ইনস্টলেশন এবং বিচ্ছিন্ন করার অনুমতি দেয় এবং নিয়মিত পরিদর্শন বা রক্ষণাবেক্ষণের প্রয়োজন স্যানিটারি প্রক্রিয়া সিস্টেমের জন্য উপযুক্ত।
বাট-ওয়েল্ডেড সংযোগগুলি কম বিচ্ছিন্ন জয়েন্টগুলির সাথে একটি স্থায়ী সংযোগ প্রদান করে এবং স্বাস্থ্যকর পাইপলাইন সিস্টেমের জন্য উপযুক্ত যেখানে অভ্যন্তরীণ মসৃণতা গুরুত্বপূর্ণ।
থ্রেডেড কনফিগারেশনগুলি সামঞ্জস্যপূর্ণ প্রক্রিয়া সরঞ্জাম এবং পাইপিং সিস্টেমের জন্য একটি সুবিধাজনক সংযোগ বিকল্প প্রদান করে।
ফ্ল্যাঞ্জযুক্ত সংযোগগুলি ব্যবহার করা যেতে পারে যেখানে ভালভকে বোল্টযুক্ত সংযোগ ব্যবহার করে সামঞ্জস্যপূর্ণ সরঞ্জাম বা পাইপিং সিস্টেমের সাথে ইন্টারফেস করতে হবে।
বায়ুসংক্রান্ত অ্যাকুয়েটর স্বয়ংক্রিয় কোয়ার্টার-টার্ন অপারেশন প্রদান করে এবং প্রক্রিয়া অটোমেশন সিস্টেমে একত্রিত করা যেতে পারে।
প্ল্যান্ট অটোমেশন সিস্টেম থেকে বৈদ্যুতিক নিয়ন্ত্রণ সংকেতের উপর ভিত্তি করে অ্যাকুয়েটরের বায়ু সরবরাহ নিয়ন্ত্রণ করতে একটি সোলেনয়েড ভালভ ব্যবহার করা যেতে পারে।
পজিশন ফিডব্যাক আনুষাঙ্গিক যোগ করা যেতে পারে যেখানে পিএলসি বা কন্ট্রোল সিস্টেমের ভালভের খোলা বা বন্ধ অবস্থার নিশ্চিতকরণ প্রয়োজন।
একটি এয়ার ফিল্টার নিয়ন্ত্রক বায়ুসংক্রান্ত সার্কিটে অন্তর্ভুক্ত করা যেতে পারে যাতে স্থিতিশীল অ্যাকচুয়েটর অপারেশনের জন্য যথাযথভাবে কন্ডিশন্ড সংকুচিত বায়ু সরবরাহ করা যায়।
স্যানিটারি নিউম্যাটিক স্ট্রেইট 3-পিস বল ভালভ ফার্মাসিউটিক্যাল এবং বায়োপ্রসেসিং সিস্টেমে ব্যবহার করা যেতে পারে সামঞ্জস্যপূর্ণ অ্যাপ্লিকেশন যেমন বিশুদ্ধ জল, WFI, জীবাণুমুক্ত তরল স্থানান্তর, ভ্যাকসিন উত্পাদন, বায়োপ্রসেসিং সরঞ্জাম এবং CIP/SIP সিস্টেমের জন্য।
সাধারণ অ্যাপ্লিকেশনের মধ্যে রয়েছে দুধ, দই, দুগ্ধজাত উপাদান, সস, ভোজ্য তেল এবং অন্যান্য সামঞ্জস্যপূর্ণ তরল খাদ্য প্রক্রিয়াকরণ ব্যবস্থা যেখানে স্বাস্থ্যকর প্রবাহ বিচ্ছিন্নতা প্রয়োজন।
ফুল-বোর কনফিগারেশনটি বিয়ার, কোমল পানীয়, জুস এবং অন্যান্য পানীয় উৎপাদন লাইনে ব্যবহার করা যেতে পারে যেখানে দক্ষ তরল স্থানান্তর এবং স্বয়ংক্রিয় শাট-অফ প্রয়োজন।
ভালভটি শ্যাম্পু, লোশন, ক্রিম এবং প্রসাধনী উপাদানগুলি পরিচালনা করার সামঞ্জস্যপূর্ণ উত্পাদন ব্যবস্থার জন্য উপযুক্ত যেখানে পরিষ্কারযোগ্যতা এবং প্রক্রিয়া নিয়ন্ত্রণ গুরুত্বপূর্ণ।
সামঞ্জস্যপূর্ণ সূক্ষ্ম রাসায়নিক, উচ্চ-বিশুদ্ধতা জল, পরীক্ষাগার এবং অন্যান্য পরিচ্ছন্নতা-সংবেদনশীল অ্যাপ্লিকেশনের জন্য, স্টেইনলেস স্টীল নির্মাণ এবং পালিশ প্রবাহ পথ নিয়ন্ত্রিত তরল হ্যান্ডলিং প্রদান করে।
যদি প্রক্রিয়াটি ঘন ঘন পরিদর্শন বা ভালভের আসন এবং সীলগুলির প্রতিস্থাপনের প্রয়োজন হয়, তবে তিন-টুকরা নির্মাণ অভ্যন্তরীণ উপাদানগুলিতে সহজে অ্যাক্সেস প্রদান করে।
SUS304 বা SUS316L এবং উপযুক্ত আসন এবং সিল উপাদান নির্বাচন করার আগে প্রক্রিয়া তরল বা গ্যাস নিশ্চিত করুন।
স্ট্যান্ডার্ড কাজের চাপের পরিসর হল 1.0–1.6 MPa, যখন অপারেটিং তাপমাত্রা -20°C থেকে +150°C পর্যন্ত সিলেক্ট করা সিটের উপাদানের উপর নির্ভর করে।
Ra ≤0.8 μm হল আদর্শ ফিনিশ। কঠোর পৃষ্ঠের প্রয়োজনীয়তা সহ অ্যাপ্লিকেশন ঐচ্ছিক Ra ≤0.4 μm ফিনিস নির্দিষ্ট করতে পারে।
অর্ডার করার আগে প্রয়োজনীয় সংযোগ এবং প্রযোজ্য মান নিশ্চিত করুন, বিশেষ করে বিদ্যমান স্যানিটারি ভালভ প্রতিস্থাপন করার সময়।
স্বয়ংক্রিয় সিস্টেমের জন্য, বায়ুসংক্রান্ত অ্যাকুয়েটর কনফিগারেশন এবং সোলেনয়েড ভালভ, অবস্থান প্রতিক্রিয়া, বা অন্যান্য নিয়ন্ত্রণ আনুষাঙ্গিক প্রয়োজন কিনা তা নিশ্চিত করুন।
অর্ডারের পরিমাণ, স্পেসিফিকেশন এবং উপাদানের প্রাপ্যতার উপর নির্ভর করে স্ট্যান্ডার্ড প্রোডাকশন লিড টাইম 2-4 সপ্তাহ। ক্রয় করার আগে AVM দিয়ে জরুরি অর্ডার নিশ্চিত করা উচিত।
স্ট্যান্ডার্ড পেমেন্ট শর্তাবলী হল 30% ডিপোজিট এবং বাকি 70% T/T বা L/C দ্বারা চালানের আগে পরিশোধ করা হয়। ছোট-মূল্যের অর্ডারগুলির উত্পাদনের আগে সম্পূর্ণ অর্থপ্রদানের প্রয়োজন হতে পারে।
ভালভগুলি হ্যান্ডলিং এবং আন্তর্জাতিক পরিবহনের সময় ক্ষতির ঝুঁকি কমাতে উপযুক্ত কাগজ এবং কাঠের ক্ষেত্রে নিরাপদে প্যাক করা হয়।
প্রধান সুবিধা হল রক্ষণাবেক্ষণ অ্যাক্সেসযোগ্যতা। থ্রি-পিস বডি কেন্দ্রীয় ভালভ বিভাগটিকে আলাদা করার অনুমতি দেয় যাতে অভ্যন্তরীণ উপাদানগুলি আরও সুবিধাজনকভাবে পরিদর্শন বা প্রতিস্থাপন করা যায়।
একটি 3-পিস নকশা রক্ষণাবেক্ষণের জন্য অভ্যন্তরীণ উপাদানগুলিতে আরও বেশি অ্যাক্সেস সরবরাহ করে, যখন একটি 2-পিস নকশা সাধারণত একটি সহজ এবং আরও কমপ্যাক্ট বডি নির্মাণ সরবরাহ করে।
হ্যাঁ। ভালভ একটি অপেক্ষাকৃত অনিয়ন্ত্রিত প্রবাহ উত্তরণ প্রদান করতে একটি ফুল-বোর বলের নকশা ব্যবহার করে এবং সম্পূর্ণ খোলা অবস্থায় চাপের ক্ষতি কমায়।
হ্যাঁ। স্যানিটারি নির্মাণ সিআইপি এবং এসআইপি প্রক্রিয়ার মধ্যে একীকরণ সমর্থন করে। প্রকৃত পরিষ্কার এবং নির্বীজন পরামিতি নির্বাচিত আসন এবং সীল উপকরণ উপর ভিত্তি করে নিশ্চিত করা উচিত.
ভালভ বডি এবং বল PTFE, সিলিকন, EPDM, এবং FKM সিলিং বিকল্পগুলির সাথে SUS304 বা SUS316L স্টেইনলেস স্টিলে পাওয়া যায়।
নির্দিষ্ট কাজের চাপ হল 1.0-1.6 MPa। নির্বাচিত আকার এবং কনফিগারেশন অনুযায়ী সঠিক চাপ রেটিং নিশ্চিত করা উচিত।
নির্বাচিত আসন উপাদানের উপর নির্ভর করে নির্দিষ্ট পরিসর হল -20°C থেকে +150°C।
হ্যাঁ। বায়ুসংক্রান্ত কনফিগারেশন স্বয়ংক্রিয় অপারেশন সমর্থন করে এবং সামঞ্জস্যপূর্ণ নিয়ন্ত্রণ এবং অবস্থান-প্রতিক্রিয়া আনুষাঙ্গিক দিয়ে সজ্জিত করা যেতে পারে।
স্বাস্থ্যকর প্রক্রিয়া সিস্টেমগুলির জন্য যেখানে অভ্যন্তরীণ অ্যাক্সেসযোগ্যতা, ফুল-বোর প্রবাহ এবং বায়ুসংক্রান্ত শাট-অফ প্রধান প্রয়োজনীয়তা, AVM স্যানিটারি বায়ুসংক্রান্ত স্ট্রেইট 3-পিস বল ভালভ স্যানিটারি অ্যাপ্লিকেশনের দাবির জন্য একটি ব্যবহারিক ভালভ কনফিগারেশন প্রদান করে।
উপযুক্ত কনফিগারেশন নির্ধারণ করতে আপনার ভালভের আকার, প্রক্রিয়া মাধ্যম, চাপ, তাপমাত্রা, সংযোগের মান, পৃষ্ঠ-সমাপ্তির প্রয়োজনীয়তা এবং বায়ুসংক্রান্ত নিয়ন্ত্রণের প্রয়োজনীয়তা সহ AVM প্রদান করুন।
