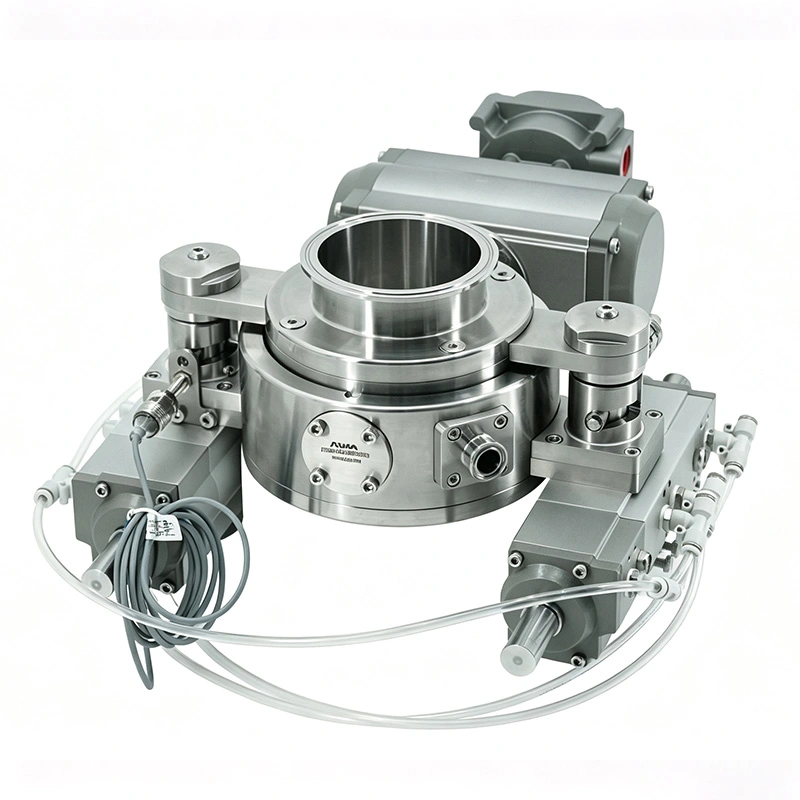

AVM বায়ুসংক্রান্ত স্বয়ংক্রিয় স্যানিটারি স্প্লিট বাটারফ্লাই ভালভ ফার্মাসিউটিক্যাল, বায়োটেকনোলজি এবং অন্যান্য নিয়ন্ত্রিত উৎপাদন পরিবেশে বদ্ধ পাউডার স্থানান্তরের জন্য ডিজাইন করা হয়েছে। এটি পাউডার খাওয়ানো, আনলোডিং এবং স্থানান্তরের জন্য প্রক্রিয়া সরঞ্জাম এবং মোবাইল বা স্থির পাত্রের মধ্যে ব্যবহৃত হয়। বায়ুসংক্রান্ত অ্যাকুয়েটর ডকিং, লকিং, ভালভ খোলা, বন্ধ এবং বিচ্ছেদ স্বয়ংক্রিয় করে, বারবার স্থানান্তর চক্রের সময় ম্যানুয়াল হস্তক্ষেপ হ্রাস করে।
বিভক্ত ভালভ গঠন বিষাক্ত, অ্যালার্জেনিক, বা অত্যন্ত সক্রিয় পাউডার জড়িত উচ্চ-কন্টেনমেন্ট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি স্ট্যান্ডার্ড কনফিগারেশনে OEB 4 কন্টেনমেন্ট প্রদান করতে পারে এবং OEB 5 অ্যাপ্লিকেশনের জন্য ≤1 μg/m³ এর একটি OEL সহ একটি ধুলো নিষ্কাশন সিস্টেমের সাথে একত্রিত করা যেতে পারে। AVM একটি ISO 9001 গুণমান পরিচালন ব্যবস্থার অধীনে ভালভ প্রদান করে, প্রযোজ্য কনফিগারেশনের জন্য উপলব্ধ সিই এবং এফডিএ-সম্মত উপাদান বিকল্পগুলির সাথে।
সক্রিয় ভালভ সাধারণত রিঅ্যাক্টর, ড্রায়ার, মিক্সার, স্টোরেজ ট্যাঙ্ক এবং অন্যান্য পাউডার হ্যান্ডলিং সরঞ্জামের মতো স্থির প্রক্রিয়া সরঞ্জামগুলিতে ইনস্টল করা হয়। এটিতে বায়ুসংক্রান্ত অপারেটিং প্রক্রিয়া রয়েছে এবং উপাদান স্থানান্তরের সময় প্রধান ভালভ ক্রম নিয়ন্ত্রণ করে।
প্যাসিভ ভালভটি আইবিসি, ড্রাম, ট্রান্সফার সাইলো এবং গ্রহণকারী পাত্রে ইনস্টল করা যেতে পারে। এর কনফিগারেশন মোবাইল কনটেইনারগুলিকে স্থানান্তরের সময় একটি আবদ্ধ উপাদান পথ বজায় রেখে নির্দিষ্ট প্রক্রিয়া সরঞ্জামের সাথে সংযোগ করতে দেয়।

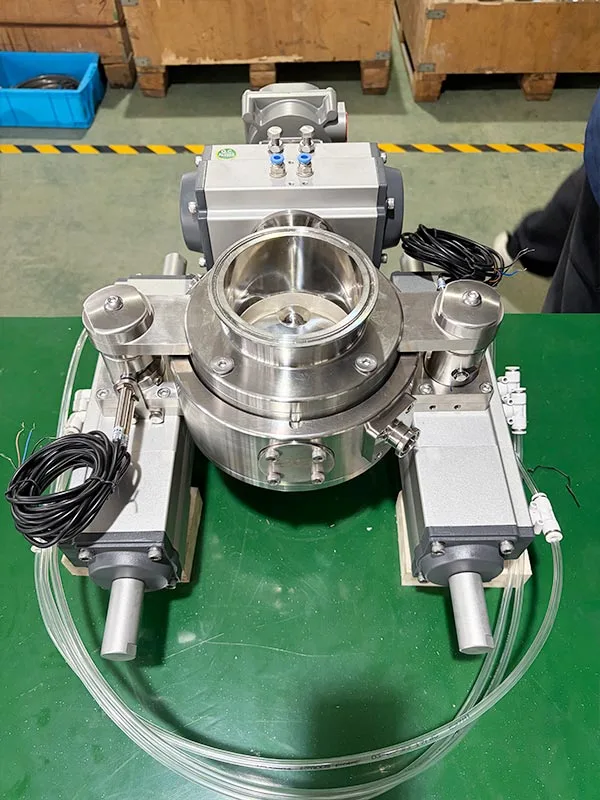

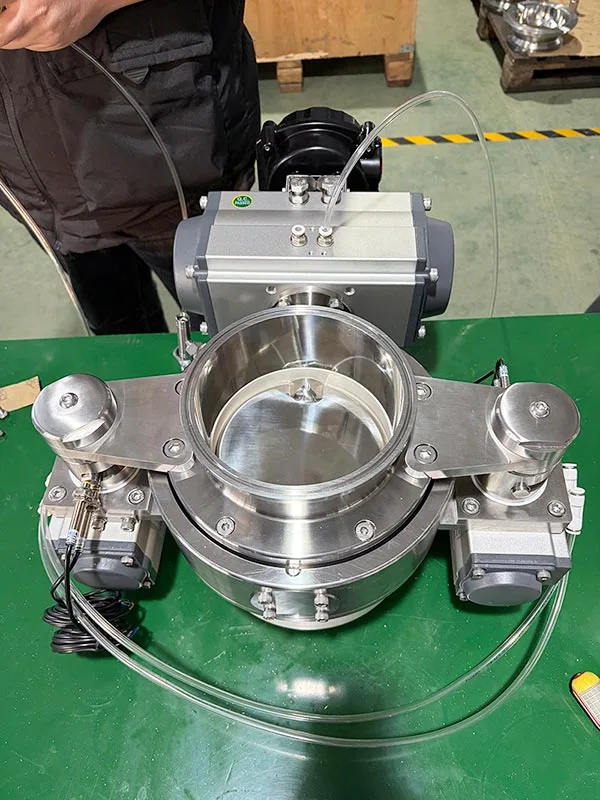

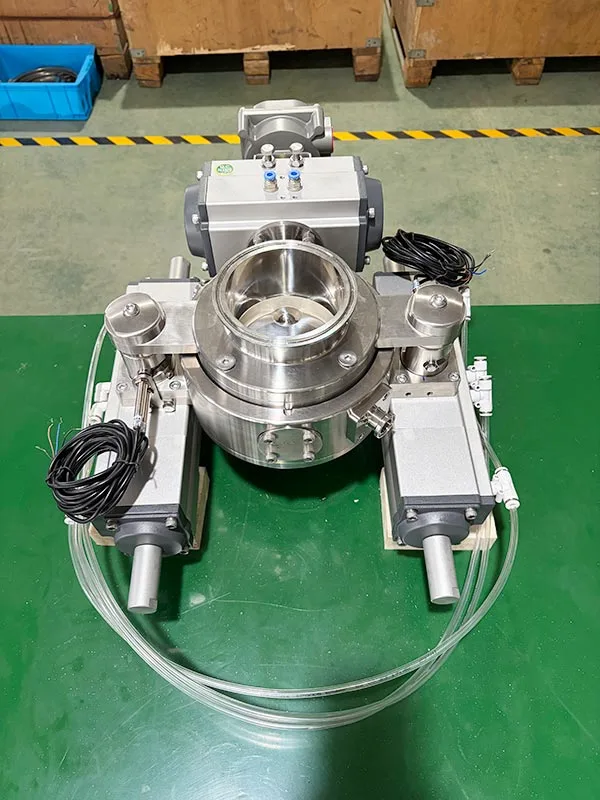

তিনটি বায়ুসংক্রান্ত অ্যাকুয়েটর সক্রিয় ভালভের সাথে একত্রিত হয়। তারা প্রোগ্রাম করা ক্রম অনুসারে লকিং প্রক্রিয়া এবং ভালভ প্লেট পরিচালনা করে। এই বিন্যাসটি ভালভকে ক্রমাগত ম্যানুয়াল অপারেশনের প্রয়োজন ছাড়াই স্বয়ংক্রিয় পাউডার হ্যান্ডলিং সরঞ্জামগুলিতে অন্তর্ভুক্ত করার অনুমতি দেয়।
সক্রিয় এবং নিষ্ক্রিয় অর্ধেক উপাদান স্থানান্তরের আগে একসাথে অবস্থান করা হয়। দুটি অর্ধেক সঠিকভাবে সারিবদ্ধ হওয়ার পরে বায়ুসংক্রান্ত সিস্টেম যান্ত্রিক লকিং প্রক্রিয়া পরিচালনা করে, প্রক্রিয়া সরঞ্জাম এবং ধারক গ্রহণের মধ্যে প্রয়োজনীয় সিলযুক্ত সংযোগ তৈরি করে।
একবার ডকিং এবং লকিং শর্তগুলি নিশ্চিত হয়ে গেলে, বায়ুসংক্রান্ত অ্যাকুয়েটর ভালভ প্লেটটিকে খোলা অবস্থানে নিয়ে যায়। সংযুক্ত অর্ধেক তারপর পাউডার আন্দোলনের জন্য একটি আবদ্ধ স্থানান্তর চ্যানেল গঠন করে।
উপাদান স্থানান্তরের পরে, লকিং প্রক্রিয়াটি প্রকাশের আগে ভালভ প্লেটটি বন্ধ হয়ে যায়। তারপর দুটি অর্ধেক একে অপরের থেকে আলাদা করা যেতে পারে। প্ল্যান্ট কন্ট্রোল সিস্টেমে অপারেটিং স্টেট নিশ্চিত করতে পজিশন ফিডব্যাক ডিভাইস যোগ করা যেতে পারে।
বিভক্ত কাঠামোটি সংযোগ, স্থানান্তর এবং বিচ্ছেদের সময় পাউডার রিলিজ সীমাবদ্ধ করার জন্য ডিজাইন করা হয়েছে। স্ট্যান্ডার্ড কনফিগারেশন সম্পূর্ণ সিস্টেম ডিজাইন এবং প্রযোজ্য পরীক্ষার প্রয়োজনীয়তা সাপেক্ষে, একটি বহিরাগত ধুলো নিষ্কাশন সিস্টেম ছাড়া OEB 4 কন্টেনমেন্ট সমর্থন করতে পারে।

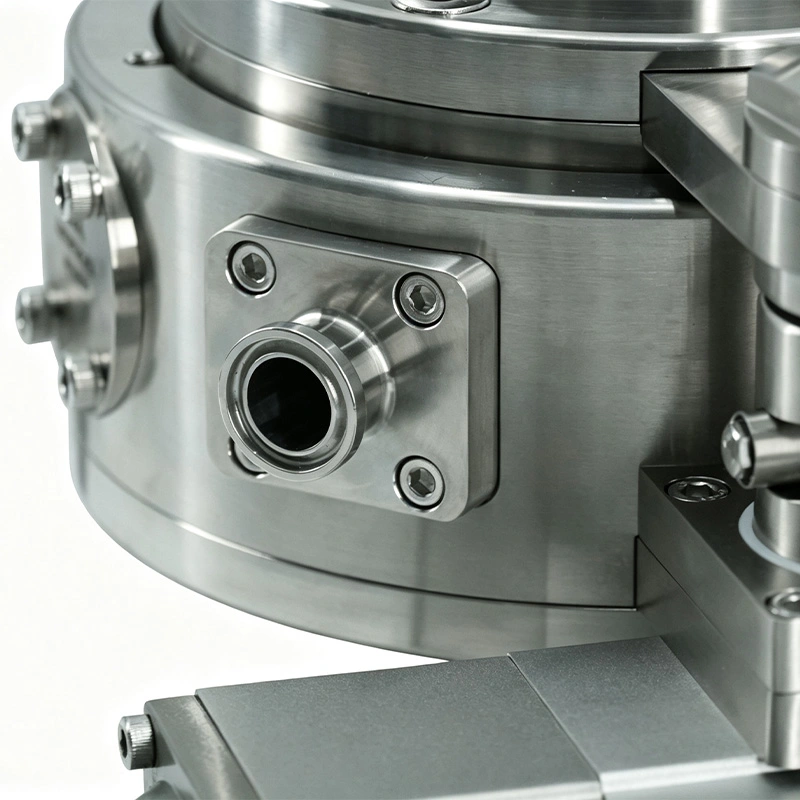

অত্যন্ত সক্রিয় ফার্মাসিউটিক্যাল উপাদান বা অত্যন্ত বিষাক্ত পাউডার জড়িত অ্যাপ্লিকেশনের জন্য, ভালভ একটি নিষ্কাশন পোর্ট এবং সামঞ্জস্যপূর্ণ ধুলো সংগ্রহ সরঞ্জামের সাথে কনফিগার করা যেতে পারে। এই কনফিগারেশনটি ≤1 μg/m³ এর OEL সহ OEB 5 কন্টেনমেন্টের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উদ্দিষ্ট।
নিষ্কাশন সিস্টেমটি একটি আদর্শ উপাদানের পরিবর্তে একটি ঐচ্ছিক কনফিগারেশন। এটি বিবেচনা করা যেতে পারে যখন গ্রাহকের প্রক্রিয়ার জন্য মৌলিক ভালভ কনফিগারেশনের তুলনায় উচ্চতর কন্টেনমেন্ট স্তরের প্রয়োজন হয়। চূড়ান্ত নির্বাচন উপাদান বৈশিষ্ট্য, প্রক্রিয়া শর্তাবলী, এবং নিয়ন্ত্রণ মূল্যায়ন উপর ভিত্তি করে করা উচিত.
পণ্য-যোগাযোগ উপাদান 316L স্টেইনলেস স্টীল থেকে নির্মিত হয়. এই উপাদানটি জারা প্রতিরোধের প্রদান করে এবং ফার্মাসিউটিক্যাল এবং স্যানিটারি প্রক্রিয়াকরণ সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেখানে পরিচ্ছন্নতা এবং উপাদানের সামঞ্জস্য গুরুত্বপূর্ণ।
উপলব্ধ সিলিং উপকরণের মধ্যে রয়েছে EPDM, সিলিকন এবং FKM (Viton)। এফডিএ-সম্মত উপাদান বিকল্পগুলি অ্যাপ্লিকেশন অনুযায়ী নির্দিষ্ট করা যেতে পারে। সীল নির্বাচন পণ্য সামঞ্জস্য, রাসায়নিক পরিষ্কার, অপারেটিং তাপমাত্রা, এবং নির্বীজন শর্ত বিবেচনা করা উচিত।
পণ্য-সংযোগের পৃষ্ঠটি Ra ≤ 0.4 μm এ শেষ করা যেতে পারে, যখন বাহ্যিক পৃষ্ঠটি Ra ≤ 0.8 μm এ পৌঁছাতে পারে। মসৃণ যোগাযোগ পৃষ্ঠ পাউডার ধারণ কমাতে সাহায্য করে এবং পরিষ্কার এবং পরিদর্শন পদ্ধতি সমর্থন করে।
সরঞ্জামগুলি WIP (ওয়াশ-ইন-প্লেস) প্রক্রিয়াগুলির জন্য কনফিগার করা যেতে পারে। পরিষ্কারের পদ্ধতিটি পাউডার বৈশিষ্ট্য, ক্লিনিং এজেন্ট, প্রবাহের অবস্থা এবং উত্পাদন লাইনের বৈধতা প্রয়োজনীয়তা অনুসারে নির্বাচন করা উচিত।
যখন নির্বাচিত উপকরণ, সিল এবং কনফিগারেশন প্রয়োজনীয় নির্বীজন অবস্থার জন্য উপযুক্ত হয় তখন ভালভ SIP (স্টিম-ইন-প্লেস) অ্যাপ্লিকেশনগুলিকে সমর্থন করতে পারে। সিস্টেম ডিজাইন এবং বৈধতার সময় প্রক্রিয়া তাপমাত্রা এবং এক্সপোজার সময় নিশ্চিত করা উচিত।

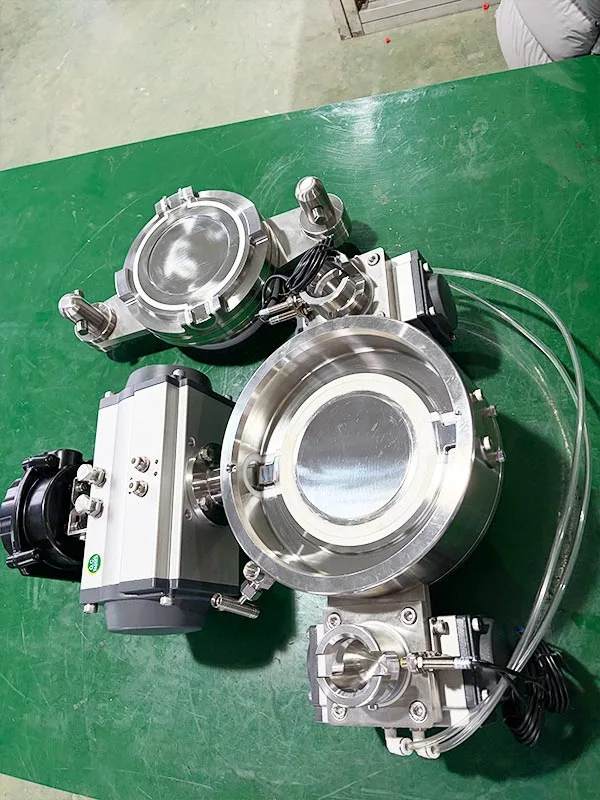

বিভক্ত কাঠামোটি স্থানান্তর চক্রের পরে প্যাসিভ দিকটিকে সক্রিয় দিক থেকে আলাদা করার অনুমতি দেয়। এর স্যানিটারি নির্মাণ এবং হ্রাসকৃত উপাদান ধারণ ব্যাচগুলির মধ্যে পরিষ্কার এবং পরিদর্শনকে সহজ করতে সাহায্য করে, বিশেষ করে যেখানে একই উত্পাদন লাইনে বিভিন্ন পাউডার প্রক্রিয়া করা হয়।
বায়ুসংক্রান্ত কনফিগারেশন উপযুক্ত সোলেনয়েড ভালভ এবং নিয়ন্ত্রণ উপাদানগুলির মাধ্যমে PLC, DCS এবং SCADA সিস্টেমের সাথে একত্রিত করা যেতে পারে। এটি ভালভ অপারেশনকে সামগ্রিক উপাদান স্থানান্তর ক্রম অংশ হতে অনুমতি দেয়।

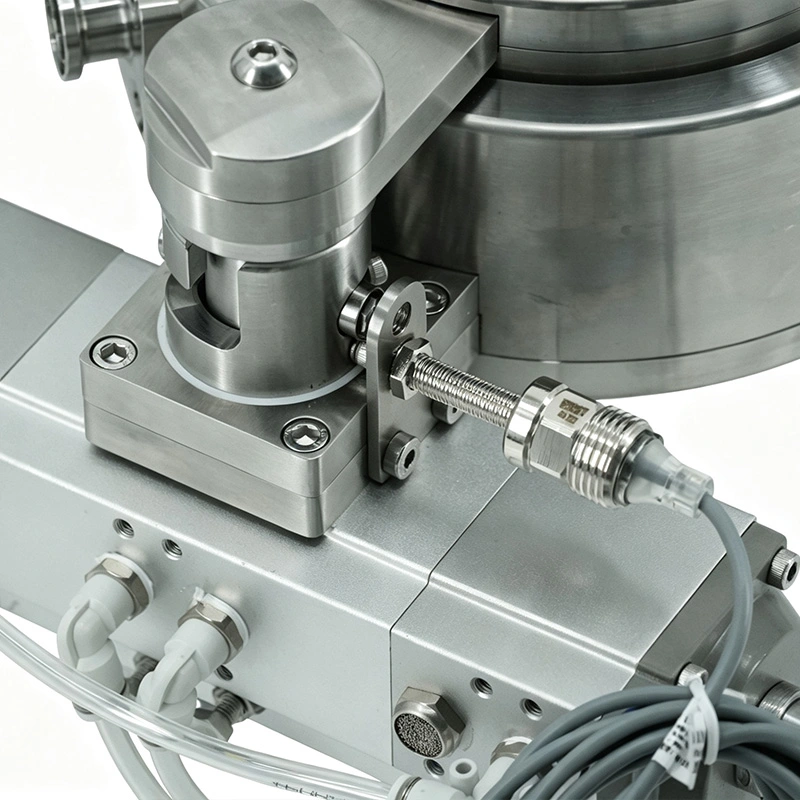

ঐচ্ছিক অবস্থান প্রতিক্রিয়া ডিভাইস ভালভ অবস্থা সম্পর্কে তথ্য প্রদান করতে পারে. কন্ট্রোল সিস্টেম পরবর্তী প্রক্রিয়া পদক্ষেপের অনুমতি দেওয়ার আগে ভালভটি সঠিকভাবে অবস্থান করছে কিনা তা নিশ্চিত করতে এই সংকেতগুলি ব্যবহার করতে পারে।
নিয়ন্ত্রণ ক্রমটি কনফিগার করা যেতে পারে যাতে ডকিং এবং লকিং শর্তগুলি সন্তুষ্ট হওয়ার পরেই ভালভ খোলার অনুমতি দেওয়া হয়। ভুল অপারেশনের সম্ভাবনা কমাতে উৎপাদন ব্যবস্থার সাথে ক্লোজিং এবং বিচ্ছেদও সমন্বয় করা যেতে পারে।
উপলব্ধ মাপগুলি DN50 থেকে DN250 পর্যন্ত, প্রায় 2 থেকে 10 ইঞ্চি জুড়ে। স্থানান্তর লাইনের ব্যাস, পাউডার প্রবাহের প্রয়োজনীয়তা, জাহাজের আউটলেট এবং বিদ্যমান প্রক্রিয়া সংযোগ অনুসারে উপযুক্ত আকার নির্বাচন করা উচিত।
ভালভ স্যানিটারি ট্রাই-ক্ল্যাম্প সংযোগ ব্যবহার করে এবং DIN, BS 4825, 3-A, এবং JIS সহ সংযোগ মানগুলির জন্য কনফিগার করা যেতে পারে। সংযোগ নির্বাচন গ্রাহকের বিদ্যমান পাইপিং এবং প্রক্রিয়া সরঞ্জামের সাথে মেলে।
উপলব্ধ আনুষাঙ্গিকগুলির মধ্যে রয়েছে একটি সক্রিয় ক্লিনিং ক্যাপ, সক্রিয় ভালভ প্লাগ, প্যাসিভ ভালভ প্রটেক্টর, POM প্যাসিভ ভালভ, স্বয়ংক্রিয় অবস্থান প্রতিক্রিয়া ডিভাইস, কন্ট্রোল ইউনিট এবং সোলেনয়েড ভালভ। ধুলো নিষ্কাশন উপাদান এছাড়াও যোগ করা যেতে পারে যখন একটি উচ্চ কন্টেনমেন্ট স্তর প্রয়োজন হয়.
অ্যান্টিটিউমার এইচপিএপিআই-এর ক্লোজড-লুপ ট্রান্সফার
চীনের একটি উচ্চ প্রযুক্তির ফার্মাসিউটিক্যাল কোম্পানি অত্যন্ত সক্রিয় অ্যান্টিটিউমার কাঁচামাল (HPAPI) তৈরি করে। যেহেতু পাউডারগুলি বিষাক্ত এবং অ্যালার্জেনিক, তাই এর বিদ্যমান স্থানান্তর প্রক্রিয়া ধুলো ফুটো, অপারেটর এক্সপোজার, ক্রস-দূষণ এবং উত্পাদন দক্ষতা সম্পর্কিত উদ্বেগ উপস্থাপন করে। প্রকল্পটির জন্য OEB 5 সুরক্ষা এবং GMP-ভিত্তিক উত্পাদনের জন্য উপযুক্ত একটি আবদ্ধ স্থানান্তর সমাধান প্রয়োজন।
কোম্পানি একটি চুল্লি এবং একটি IBC ট্যাঙ্কের মধ্যে পাউডার স্থানান্তরের জন্য AVM DN100 বায়ুসংক্রান্ত স্বয়ংক্রিয় স্যানিটারি স্প্লিট বাটারফ্লাই ভালভ নির্বাচন করেছে৷ বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা ফ্যাক্টরি পিএলসি-র সাথে সংযুক্ত ছিল, যা ডকিং, খোলা, উপাদান স্থানান্তর, বন্ধ এবং পৃথকীকরণকে স্বয়ংক্রিয় উত্পাদন ক্রম অন্তর্ভুক্ত করার অনুমতি দেয়। নিয়ন্ত্রণ কর্মক্ষমতা উন্নত করার জন্য একটি ধুলো নিষ্কাশন উপাদান ইনস্টল করা হয়েছিল।
18 মাস অপারেশনের পর, সিস্টেমটি রিপোর্ট করা OEB 5 কন্টেনমেন্ট স্ট্যান্ডার্ড বজায় রেখেছে, ওয়ার্কশপের ধুলোর ঘনত্ব ধারাবাহিকভাবে 1 μg/m³ এর নিচে। স্বয়ংক্রিয় ক্রিয়াকলাপ 40% এর বেশি উত্পাদন দক্ষতা বাড়িয়েছে, যখন ব্যাচ ক্রস-দূষণ দূর করা হয়েছিল এবং উল্লিখিত পণ্যের যোগ্যতার হার 100% পৌঁছেছে।
সিস্টেমটি গ্রাহকের এফডিএ এবং জিএমপি সম্মতি যাচাইকরণও পাস করেছে এবং কোম্পানির ক্রমাগত উত্পাদন প্রক্রিয়াকে সমর্থন করেছে। স্বয়ংক্রিয় ভালভ অপারেশন উপাদান স্থানান্তরের সময় ম্যানুয়াল হস্তক্ষেপ হ্রাস করে এবং অপারেটিং, রক্ষণাবেক্ষণ এবং কমপ্লায়েন্স-সম্পর্কিত কাজের চাপ কমাতে সাহায্য করে।
| আইটেম | স্পেসিফিকেশন |
| ভালভ সাইজ | DN50 (2"), DN80 (3"), DN100 (4"), DN150 (6"), DN200 (8"), DN250 (10") |
| কন্টেনমেন্ট কর্মক্ষমতা | নিষ্কাশন সিস্টেম ছাড়া OEB 4; নিষ্কাশন সিস্টেম সহ OEB 5, OEL ≤ 1 μg/m³ |
| অপারেশন মোড | ম্যানুয়াল অপারেশন, বায়ুসংক্রান্ত কার্যকারিতা, সম্পূর্ণ স্বয়ংক্রিয় বুদ্ধিমান নিয়ন্ত্রণ |
| পরিষ্কার এবং নির্বীজন | WIP (ওয়াশ-ইন-প্লেস), এসআইপি (স্টিম-ইন-প্লেস), বৈধ প্রক্রিয়া তাপমাত্রা নির্বীজন |
| পণ্য যোগাযোগ উপাদান | স্টেইনলেস স্টীল 316L |
| সিলিং উপাদান | EPDM, সিলিকন, এফকেএম (ভিটন), এফডিএ 21 সিএফআর-সম্মত বিকল্পগুলির সাথে |
| সারফেস ফিনিশ | পণ্য যোগাযোগ পৃষ্ঠ: Ra ≤ 0.4 μm; বাহ্যিক পৃষ্ঠ: Ra ≤ 0.8 μm |
| সংযোগের ধরন | ত্রি-বাতা |
| সংযোগ মান | DIN, BS 4825, 3-A, JIS |
| ঐচ্ছিক আনুষাঙ্গিক | অ্যাক্টিভ ক্লিনিং ক্যাপ, অ্যাক্টিভ ভালভ প্লাগ, প্যাসিভ ভালভ প্রোটেক্টর, পিওএম প্যাসিভ ভালভ, স্বয়ংক্রিয় অবস্থান ফিডব্যাক ডিভাইস, কন্ট্রোল ইউনিট, সোলেনয়েড ভালভ |
| সার্টিফিকেশন | ISO 9001, CE, এফডিএ-সম্মত উপাদান বিকল্প |
হ্যাঁ। AVM বায়ুসংক্রান্ত স্বয়ংক্রিয় স্যানিটারি স্প্লিট বাটারফ্লাই ভালভ সোলেনয়েড ভালভ, সীমা সুইচ এবং PLC, DCS, বা SCADA সিস্টেমের সাথে সংযোগের জন্য অবস্থান প্রতিক্রিয়া ডিভাইস দিয়ে সজ্জিত করা যেতে পারে। গ্রাহকের নিয়ন্ত্রণ ব্যবস্থা অনুযায়ী সঠিক ইন্টারফেস এবং সংকেত কনফিগারেশন নিশ্চিত করা উচিত।
স্ট্যান্ডার্ড কনফিগারেশন একটি নিষ্কাশন সিস্টেম ছাড়া OEB 4 অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে। অত্যন্ত শক্তিশালী বা অত্যন্ত বিষাক্ত পাউডার পরিচালনার প্রক্রিয়াগুলির জন্য যার জন্য OEB 5 কন্টেনমেন্ট এবং ≤1 μg/m³ এর একটি OEL প্রয়োজন, একটি উপযুক্ত নিষ্কাশন এবং ধুলো সংগ্রহের ব্যবস্থা যোগ করা যেতে পারে।
ম্যানুয়াল কনফিগারেশন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে অপারেটররা সরাসরি স্থানান্তর ক্রম সম্পাদন করে এবং উত্পাদন ফ্রিকোয়েন্সি তুলনামূলকভাবে কম। বায়ুসংক্রান্ত সংস্করণটি পুনরাবৃত্তি বা ক্রমাগত উত্পাদনের জন্য আরও উপযুক্ত কারণ ডকিং, খোলা, বন্ধ এবং পৃথকীকরণ একটি স্বয়ংক্রিয় নিয়ন্ত্রণ ক্রমতে অন্তর্ভুক্ত করা যেতে পারে।
EPDM, সিলিকন, এবং FKM (Viton) উপলব্ধ। নির্বাচন পাউডার, রাসায়নিক পরিষ্কার, অপারেটিং তাপমাত্রা এবং নির্বীজন অবস্থার উপর নির্ভর করে। ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনের জন্য, নির্বাচিত উপাদান গ্রাহকের FDA এবং বৈধতা প্রয়োজনীয়তার বিরুদ্ধেও পরীক্ষা করা উচিত।
উপলব্ধ পরিসীমা হল DN50 থেকে DN250। সঠিক আকার প্রক্রিয়া সংযোগ, স্থানান্তর ক্ষমতা, পাউডার বৈশিষ্ট্য, এবং বিদ্যমান সরঞ্জাম উপর নির্ভর করে। AVM গ্রাহকের ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী সক্রিয় এবং প্যাসিভ ভালভ অর্ধেক কনফিগার করতে পারে।
AVM একটি ISO 9001 মান ব্যবস্থাপনা সিস্টেমের অধীনে তৈরি করে। সিই এবং এফডিএ-সম্পর্কিত সম্মতির বিকল্পগুলি নির্বাচিত ভালভ কনফিগারেশন, উপকরণ এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ। প্রযুক্তিগত স্পেসিফিকেশন এবং উদ্ধৃতির সময় নির্দিষ্ট শংসাপত্র এবং ডকুমেন্টেশন নিশ্চিত করা উচিত।
