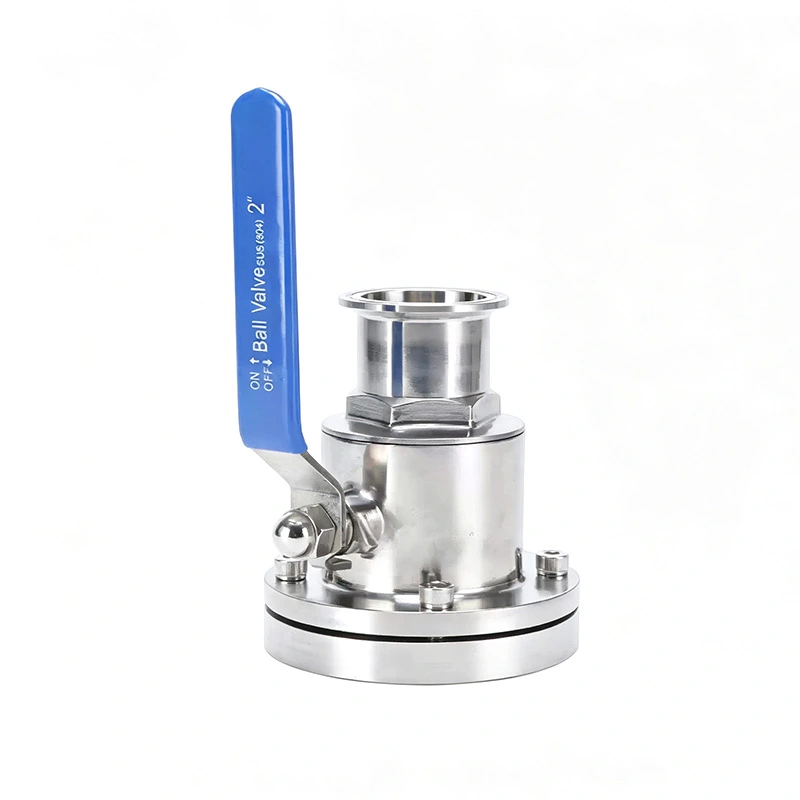

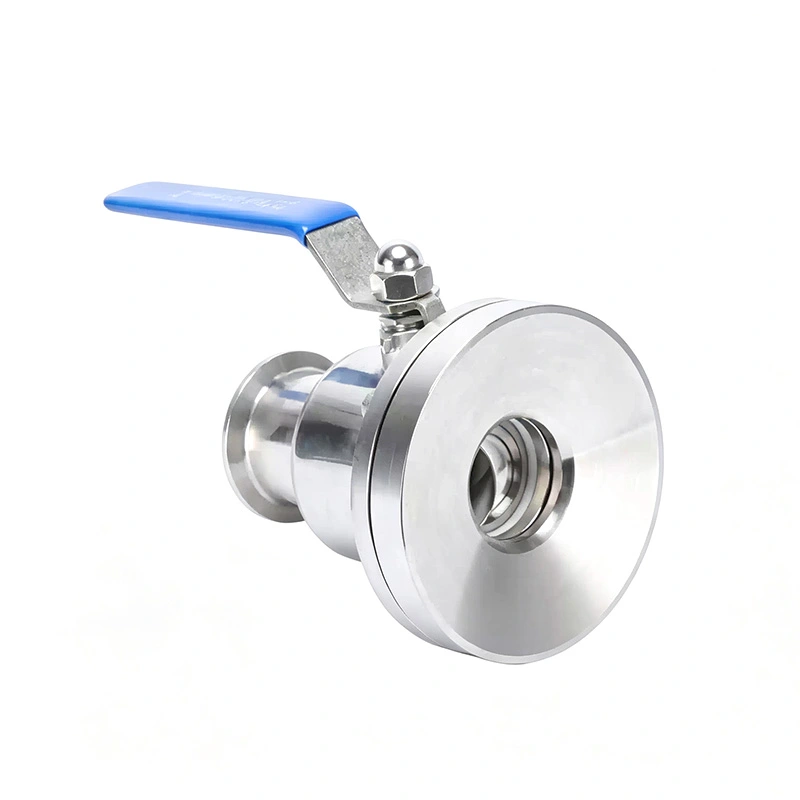

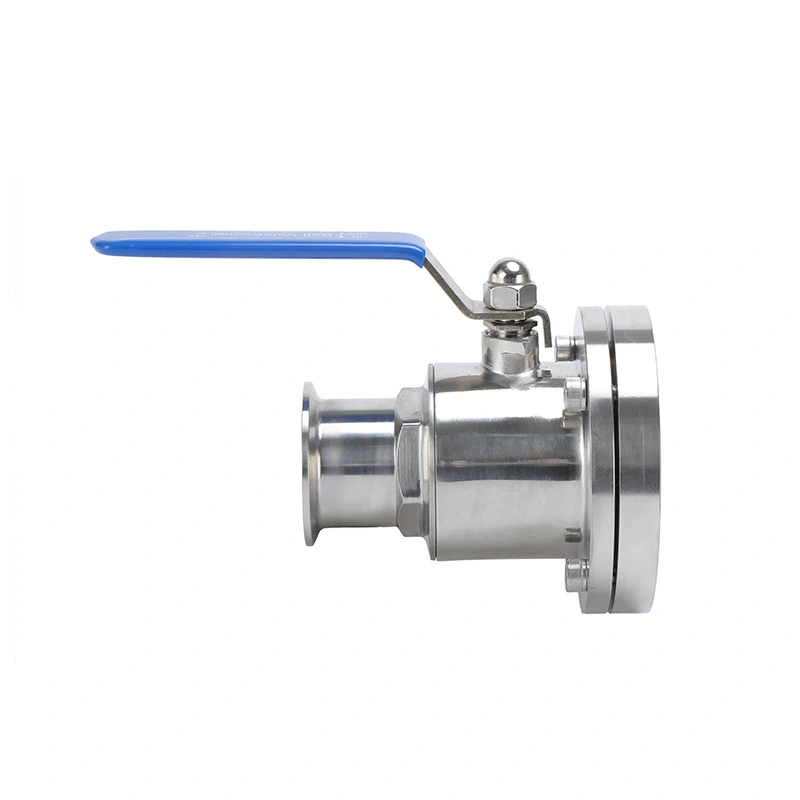

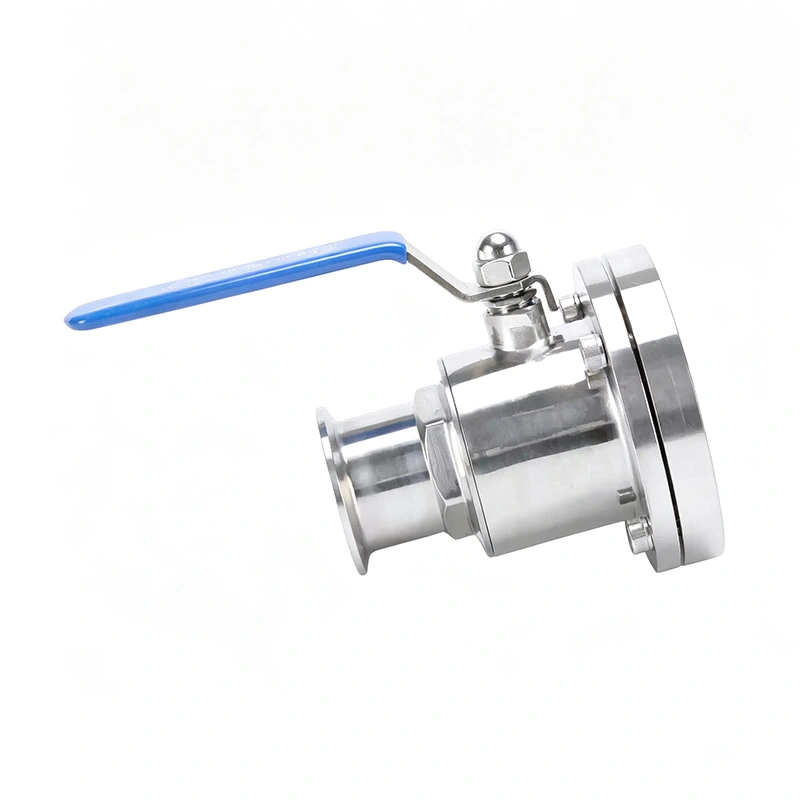

স্যানিটারি ট্যাংক বটম বল ভালভ

স্ট্যান্ডার্ড ইনলাইন বল ভালভের বিপরীতে, ট্যাঙ্ক-নিচের কনফিগারেশনটি ভালভের মধ্যে সংযোগের চারপাশে ডিজাইন করা হয়েছে এবং জাহাজের আউটলেট। অভ্যন্তরীণ উত্তরণটি ট্যাঙ্কের নীচে পণ্য ধরে রাখা কমাতে সাহায্য করে, ভালভ তৈরি করে প্রক্রিয়াগুলির জন্য উপযুক্ত যেখানে সম্পূর্ণ নিষ্কাশন, কম অবশিষ্টাংশ এবং সহজ পরিষ্কার করা গুরুত্বপূর্ণ।

স্যানিটারি ট্যাঙ্ক বটম বল ভালভ ম্যানুয়াল অপারেশন বা বায়ুসংক্রান্ত অ্যাকচুয়েশন সহ উপলব্ধ এবং এতে ব্যবহার করা যেতে পারে ফার্মাসিউটিক্যাল, জৈবপ্রযুক্তি, খাদ্য, পানীয়, দুগ্ধজাত, প্রসাধনী, এবং সামঞ্জস্যপূর্ণ সূক্ষ্ম রাসায়নিক প্রক্রিয়াকরণ সিস্টেম।

ট্যাংক নীচে ইনস্টলেশন

1. ভেসেল আউটলেটের সাথে সরাসরি সংযোগ

ভালভটি একটি ট্যাঙ্ক বা প্রক্রিয়া জাহাজের সর্বনিম্ন আউটলেটে ইনস্টল করা হয়, যা জাহাজ থেকে সরাসরি প্রবাহের পথ প্রদান করে ডাউনস্ট্রিম পাইপলাইনে। এই কনফিগারেশন পণ্য স্রাব, ট্যাংক নিষ্কাশন, স্থানান্তর, এবং জন্য উপযুক্ত প্রক্রিয়া পরিবর্তন।

2. পণ্য ধারণ হ্রাস

ভালভ কাঠামোটি ট্যাঙ্কের আউটলেটের চারপাশে অপ্রয়োজনীয় গহ্বর এবং পণ্য জমে থাকা কমানোর জন্য ডিজাইন করা হয়েছে। এটি উচ্চ-মূল্যের পণ্যগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ যেখানে অবশিষ্ট উপাদানগুলি পণ্যের ক্ষতি বা বৃদ্ধি করতে পারে পরিষ্কারের প্রয়োজনীয়তা।

3. বিভিন্ন প্রক্রিয়ার সরঞ্জামের জন্য উপযুক্ত

স্যানিটারি ট্যাঙ্ক বটম বল ভালভ স্টোরেজ ট্যাঙ্ক, মিক্সিং ট্যাঙ্ক, চুল্লি, গাঁজন জাহাজে প্রয়োগ করা যেতে পারে, এবং অন্যান্য স্যানিটারি প্রক্রিয়া জাহাজ যেখানে নীচে স্রাব এবং বিচ্ছিন্নতা প্রয়োজন।

নিষ্কাশন এবং পণ্য পুনরুদ্ধার

1. ফুল-বোর ফ্লো প্যাসেজ

ফুল-বোর বল সম্পূর্ণরূপে খোলার সময় একটি বড় অভ্যন্তরীণ প্রবাহ এলাকা প্রদান করে। এটি প্রক্রিয়া মিডিয়া থেকে সরানোর অনুমতি দেয় তুলনামূলকভাবে কম প্রবাহ সীমাবদ্ধতা সঙ্গে ট্যাংক আউটলেট.

2. দক্ষ ট্যাঙ্ক খালি করা

নীচে-মাউন্ট করা কনফিগারেশন মাধ্যাকর্ষণ-সহায়তা নিষ্কাশন এবং পণ্য স্থানান্তর সমর্থন করে। এর জন্য উপযুক্ত অ্যাপ্লিকেশন যেখানে জাহাজের ভিতরে অবশিষ্ট তরল ভলিউম স্রাবের সময় ন্যূনতম করা প্রয়োজন।

3. পণ্য হোল্ড আপ হ্রাস

আউটলেট এবং ভালভ প্যাসেজের চারপাশে অপ্রয়োজনীয় মৃত স্থান হ্রাস করে, নকশাটি অবশিষ্ট পণ্য হ্রাস করতে সহায়তা করে নিষ্কাশনের পর এটি পণ্য পুনরুদ্ধার উন্নত করতে পারে এবং পরবর্তী পরিষ্কারের পদ্ধতিগুলিকে সহজ করতে পারে।

সিলিং স্ট্রাকচার

1. স্বয়ংক্রিয় সীল ক্ষতিপূরণ

ভালভ অপারেটিং শর্ত হিসাবে সিলিং যোগাযোগ বজায় রাখার জন্য একটি স্বয়ংক্রিয় সীল ক্ষতিপূরণ প্রক্রিয়া অন্তর্ভুক্ত করে পরিবর্তন এটি স্বাভাবিক সিলিং পরিধানের জন্য ক্ষতিপূরণ দিতে সাহায্য করে এবং সামঞ্জস্যপূর্ণ শাট-অফ কর্মক্ষমতা সমর্থন করে।

2. বুদ্বুদ-টাইট শাট-অফ

স্যানিটারি ট্যাঙ্ক বটম বল ভালভ বন্ধ হয়ে গেলে, সিলিং সিস্টেম ট্যাঙ্কটিকে ডাউনস্ট্রিম থেকে বিচ্ছিন্ন করে পাইপলাইন সঠিক উপাদান এবং চাপ নির্বাচন প্রকৃত প্রক্রিয়া শর্ত অনুযায়ী প্রয়োজন.

3. কম অপারেটিং ঘূর্ণন সঁচারক বল

অভ্যন্তরীণ কাঠামোটি বলটি ঘোরানোর জন্য প্রয়োজনীয় টর্ক কমানোর জন্য ডিজাইন করা হয়েছে, সহজ ম্যানুয়াল অপারেশনের অনুমতি দেয় এবং স্বয়ংক্রিয় কনফিগারেশনের জন্য অ্যাকুয়েটর প্রয়োজনীয়তা হ্রাস করা।

হাইজেনিক ক্লিনিং

1. মসৃণ অভ্যন্তরীণ পৃষ্ঠতল

পণ্য-যোগাযোগের পৃষ্ঠগুলি পণ্যের অবশিষ্টাংশগুলি জমা হতে পারে এমন অঞ্চলগুলি হ্রাস করার জন্য নির্ভুলভাবে সমাপ্ত হয়। মান সারফেস ফিনিস হল Ra ≤0.8 μm, Ra ≤0.4 μm বিকল্প হিসাবে উপলব্ধ।

2. CIP সামঞ্জস্য

ভালভটিকে ক্লিন-ইন-প্লেস সিস্টেমে অন্তর্ভুক্ত করা যেতে পারে, যা পরিষ্কার করার তরলকে প্রক্রিয়া লাইনের মধ্য দিয়ে যেতে দেয় ভালভের রুটিন ভেঙে ফেলার প্রয়োজন ছাড়াই।

3. SIP সামঞ্জস্যতা

জীবাণুমুক্তকরণের প্রয়োজনীয় প্রক্রিয়াগুলির জন্য, ভালভকে নির্বীজন-ইন-প্লেস অ্যাপ্লিকেশনগুলির জন্য কনফিগার করা যেতে পারে নির্বাচিত সিলিং উপকরণ এবং অপারেটিং তাপমাত্রা।

উপাদান এবং সীল নির্বাচন

1. স্টেইনলেস স্টীল বডি

ভালভটি SS304 এবং SS316L স্টেইনলেস স্টিলে পাওয়া যায়। SS316L চাহিদার জন্য বিশেষভাবে উপযুক্ত পণ্য যোগাযোগ অ্যাপ্লিকেশন উচ্চ জারা প্রতিরোধের প্রয়োজন.

2. পণ্য-যোগাযোগ সীল

উপলব্ধ সীল উপকরণ PTFE, EPDM, এবং সিলিকন অন্তর্ভুক্ত. উপযুক্ত উপাদান অনুযায়ী নির্বাচন করা উচিত পণ্যের রচনা, পরিচ্ছন্নতার এজেন্ট, তাপমাত্রা এবং অপারেটিং অবস্থার জন্য।

3. সারফেস ফিনিশ অপশন

স্ট্যান্ডার্ড সারফেস ফিনিস হল Ra ≤0.8 μm, যখন একটি ঐচ্ছিক Ra ≤0.4 μm ফিনিস অ্যাপ্লিকেশানগুলির জন্য উপলব্ধ কঠোর পৃষ্ঠের প্রয়োজনীয়তা।

ম্যানুয়াল এবং বায়ুসংক্রান্ত অপারেশন

1. ম্যানুয়াল অপারেশন

ম্যানুয়াল কনফিগারেশন ট্যাঙ্ক আউটলেটে সরাসরি নিয়ন্ত্রণ প্রদান করে এবং প্রক্রিয়া সিস্টেমের জন্য উপযুক্ত যেখানে ভালভ অপারেশন একটি অপারেটর দ্বারা সঞ্চালিত হয়.

2. বায়ুসংক্রান্ত অ্যাকচুয়েশন

একটি বায়ুসংক্রান্ত অ্যাকুয়েটর স্বয়ংক্রিয় প্রক্রিয়া সরঞ্জামগুলির জন্য দূরবর্তী খোলার এবং বন্ধ করার ব্যবস্থা করে। এর জন্য উপযুক্ত উৎপাদন লাইন যেখানে ট্যাংক আউটলেট একটি প্রোগ্রাম করা প্রক্রিয়া ক্রম অনুযায়ী কাজ করতে হবে।

3. স্বয়ংক্রিয় ট্যাঙ্ক স্রাব

বায়ুসংক্রান্ত কনফিগারেশনটি পিএলসি-ভিত্তিক সিস্টেমের সাথে একত্রিত করা যেতে পারে যাতে পাম্প, ফিলিং এর সাথে ট্যাঙ্ক স্রাব সমন্বয় করা যায় সরঞ্জাম, স্থানান্তর পাইপলাইন, এবং অন্যান্য প্রক্রিয়া সরঞ্জাম।

প্রবাহ এবং অপারেটিং নীতি

1. ওপেন পজিশন

যখন বল বোরটি পাইপলাইনের সাথে সারিবদ্ধ করা হয়, তখন ভালভটি মূল প্রবাহের পথটি খুলে দেয় এবং পণ্যটিকে অনুমতি দেয় ট্যাঙ্ক থেকে স্রাব।

2. বন্ধ অবস্থান

যখন বলটি খোলা অবস্থান থেকে 90° ঘোরে, তখন কঠিন অংশটি প্রবাহের পথকে ব্লক করে এবং ট্যাঙ্কটিকে বিচ্ছিন্ন করে ডাউনস্ট্রিম সিস্টেম থেকে।

3. ট্যাংক স্রাব অবস্থান

স্রাবের সময়, নীচের আউটলেটটি পণ্যটিকে সরাসরি ডাউনস্ট্রিম পাইপলাইনের দিকে যেতে দেয়। ফুল-বোর উত্তরণ প্রবাহ সীমাবদ্ধতা কমাতে সাহায্য করে এবং দক্ষ স্থানান্তর সমর্থন করে।

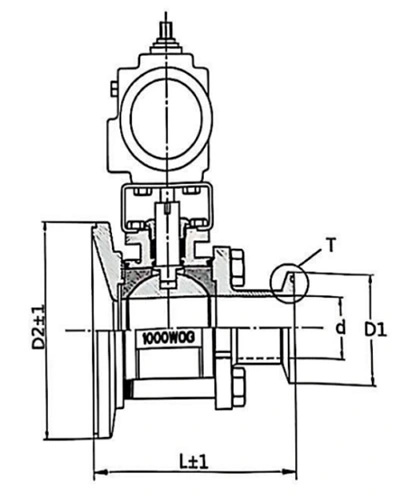

প্রযুক্তিগত বিশেষ উল্লেখ

উপলব্ধ মাপ

অ্যাপ্লিকেশন

1. ফার্মাসিউটিক্যাল প্রসেসিং

স্যানিটারি ট্যাঙ্ক বটম বল ভালভ ফার্মাসিউটিক্যাল স্টোরেজ এবং প্রক্রিয়া ট্যাঙ্কের নীচের আউটলেটগুলিতে ব্যবহার করা যেতে পারে নিয়ন্ত্রিত পণ্য স্রাব, তরল স্থানান্তর, এবং পরিষ্কার অপারেশন.

2. জৈবপ্রযুক্তি এবং গাঁজন

এটি গাঁজন জাহাজ, বায়োপ্রসেস ট্যাঙ্ক এবং তরল হ্যান্ডলিং সিস্টেমের জন্য উপযুক্ত যেখানে দক্ষ নিষ্কাশন এবং স্বাস্থ্যকর প্রক্রিয়া শর্ত প্রয়োজন.

3. খাদ্য ও পানীয় প্রক্রিয়াকরণ

অ্যাপ্লিকেশনের মধ্যে রয়েছে দুধ, পানীয়, তরল খাদ্য উপাদান, সস এবং অন্যান্য সামঞ্জস্যপূর্ণ পণ্য সংরক্ষিত বা স্যানিটারি ট্যাঙ্কে প্রক্রিয়াজাত করা হয়।

4. দুগ্ধ উৎপাদন

নীচে-মাউন্ট করা কনফিগারেশনটি দুধ, দই, ক্রিম এবং অন্যান্য দুগ্ধ প্রক্রিয়াকরণ সরঞ্জামগুলির জন্য উপযুক্ত যেখানে পণ্য পুনরুদ্ধার এবং পরিচ্ছন্নতা গুরুত্বপূর্ণ।

5. প্রসাধনী উত্পাদন

ভালভটি শ্যাম্পু, লোশন, ক্রিম এবং অন্যান্য তরল বা সান্দ্র প্রসাধনী ফর্মুলেশন ধারণকারী ট্যাঙ্কের জন্য ব্যবহার করা যেতে পারে।

6. সূক্ষ্ম রাসায়নিক প্রক্রিয়াকরণ

সামঞ্জস্যপূর্ণ রাসায়নিক মিডিয়ার জন্য, ভালভ প্রক্রিয়া ট্যাঙ্ক, চুল্লি এবং স্টোরেজ জাহাজে প্রয়োগ করা যেতে পারে। উপাদান এবং প্রকৃত রাসায়নিক রচনার উপর ভিত্তি করে সিলিং সামঞ্জস্যতা নিশ্চিত করা উচিত।

ইনস্টলেশন নির্বাচন

1. ট্যাংক আউটলেট অবস্থান

সর্বাধিক নিষ্কাশনের প্রয়োজন হলে ভালভটি জাহাজের সর্বনিম্ন ব্যবহারিক আউটলেটে ইনস্টল করা উচিত। দ জাহাজের আউটলেট জ্যামিতি ভালভের মাত্রার সাথে একসাথে বিবেচনা করা উচিত।

2. পাইপলাইন সংযোগ

ট্রাই-ক্ল্যাম্প, ঢালাই, ফ্ল্যাঞ্জ এবং থ্রেডেড কনফিগারেশন পাওয়া যায়। সংযোগটি বিদ্যমান ট্যাঙ্কের সাথে মিলিত হওয়া উচিত আউটলেট এবং ডাউনস্ট্রিম স্যানিটারি পাইপিং।

3. অপারেটিং শর্তাবলী

নির্বাচন করার আগে, ক্রেতাদের প্রক্রিয়া মাধ্যম, কাজের তাপমাত্রা, কাজের চাপ, প্রয়োজনীয় প্রবাহ প্রদান করা উচিত উপযুক্ত ভালভ কনফিগারেশন নির্ধারণের জন্য হার, পরিস্কার অবস্থা এবং অপারেটিং ফ্রিকোয়েন্সি।

পরিদর্শন এবং ডেলিভারি

1. মাত্রিক পরিদর্শন

ভালভ মাত্রা এবং সংযোগ ইন্টারফেস আগে নির্দিষ্ট আকার এবং কনফিগারেশন অনুযায়ী চেক করা হয় চালান

2. সিলিং পরিদর্শন

সিলিং সিস্টেমটি প্রযোজ্য পরীক্ষা অনুযায়ী সঠিক ভালভ বন্ধ এবং ফুটো কার্যকারিতা যাচাই করতে পরীক্ষা করা হয় প্রয়োজনীয়তা

3. অপারেটিং পরিদর্শন

চালানের আগে ম্যানুয়াল এবং বায়ুসংক্রান্ত কনফিগারেশনগুলি সঠিক খোলার, বন্ধ এবং অ্যাকচুয়েটর চলাচলের জন্য পরীক্ষা করা হয়।

4. রপ্তানি প্যাকেজিং

AVM আন্তর্জাতিক পরিবহনের জন্য উপযুক্ত প্রতিরক্ষামূলক প্যাকেজিং ব্যবহার করে। কাগজ এবং কাঠের কেস অনুযায়ী ব্যবহার করা যেতে পারে স্টেইনলেস স্টীল বডি, সংযোগ শেষ, এবং রক্ষা করার জন্য ভালভ কনফিগারেশন এবং শিপিংয়ের প্রয়োজনীয়তাগুলি বায়ুসংক্রান্ত উপাদান।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. ট্যাঙ্কের নীচে বল ভালভ কোথায় ইনস্টল করা হয়?

এটি স্যানিটারি ট্যাঙ্ক, চুল্লি, মিক্সিং ভেসেল, ফার্মেন্টেশন ভেসেল এবং অনুরূপ এর নিচের আউটলেটে ইনস্টল করা আছে। প্রক্রিয়া সরঞ্জাম।

2. ট্যাঙ্কের নীচে ভালভ ইনস্টল করার প্রধান সুবিধা কী?

কনফিগারেশনটি জাহাজ থেকে সরাসরি স্রাবের পথ প্রদান করে এবং চারপাশে অবশিষ্ট পণ্য কমাতে সাহায্য করে আউটলেট, দক্ষ নিষ্কাশন এবং পণ্য পুনরুদ্ধার সমর্থন করে।

3. ভালভ কি সান্দ্র পণ্যের জন্য উপযুক্ত?

এটি সামঞ্জস্যপূর্ণ সান্দ্র পণ্যগুলির জন্য ব্যবহার করা যেতে পারে, তবে প্রকৃত ভালভের আকারটি সান্দ্রতা অনুসারে নির্বাচন করা উচিত, প্রবাহের হার, তাপমাত্রা এবং চাপ।

4. ভালভ বায়ুসংক্রান্তভাবে পরিচালিত হতে পারে?

হ্যাঁ। বায়ুসংক্রান্ত কার্যকারিতা স্বয়ংক্রিয় ট্যাঙ্ক স্রাব এবং দূরবর্তী প্রক্রিয়া নিয়ন্ত্রণের জন্য উপলব্ধ।

5. কি উপকরণ পাওয়া যায়?

ভালভ বডি SS304 বা SS316L স্টেইনলেস স্টিলে পাওয়া যায়, PTFE, EPDM, এবং সিলিকন সিলিং বিকল্প সহ।

6. একটি উদ্ধৃতি অনুরোধ করার সময় কি তথ্য প্রদান করা উচিত?

ক্রেতাদের ট্যাঙ্কের আউটলেটের আকার, প্রক্রিয়ার মাধ্যম, তাপমাত্রা, চাপ, প্রবাহের হার, সংযোগের ধরন প্রদান করা উচিত, প্রয়োজনীয় সিল উপাদান, এবং ম্যানুয়াল বা বায়ুসংক্রান্ত অপারেশন প্রয়োজন কিনা।
