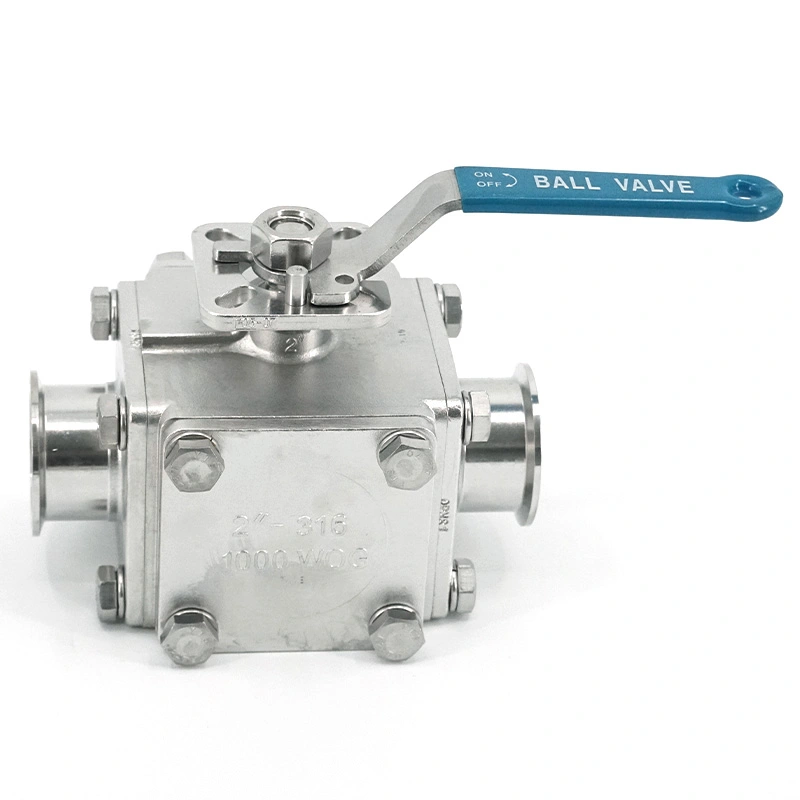

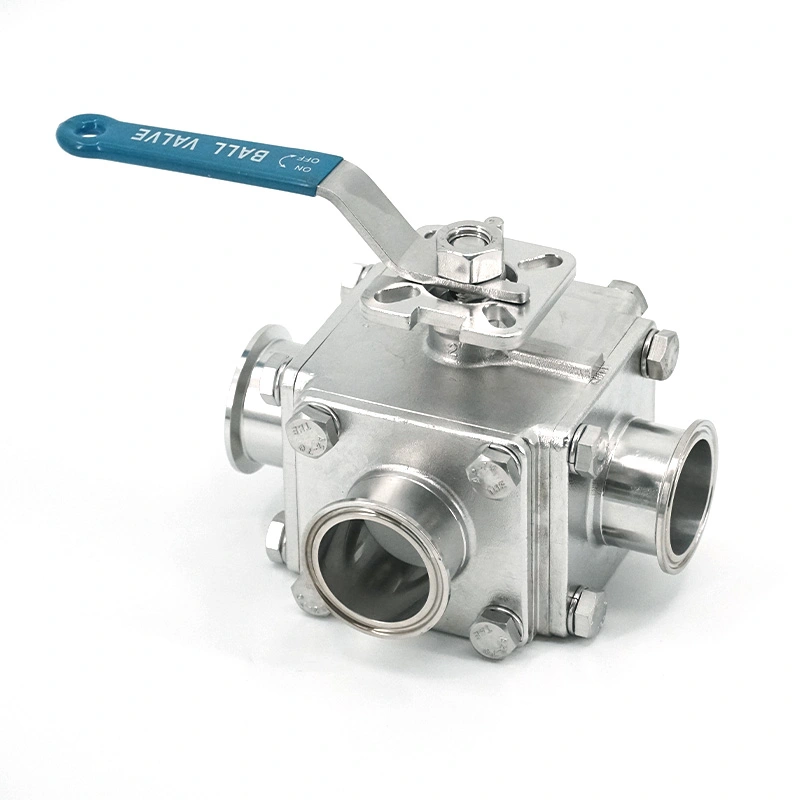

এল-পোর্ট এবং টি-পোর্ট বল কনফিগারেশনের সাথে উপলব্ধ, স্যানিটারি বায়ুসংক্রান্ত স্কয়ার থ্রি-ওয়ে বল ভালভ বিভিন্ন প্রবাহ-রাউটিং প্রয়োজনীয়তা মিটমাট করা। স্টেইনলেস স্টিলের বডি, পালিশ করা ভেজা পৃষ্ঠ, গহ্বর-সংকুচিত আসন গঠন, এবং বায়ুসংক্রান্ত কোয়ার্টার-টার্ন অপারেশন এটিকে ফার্মাসিউটিক্যালের জন্য উপযুক্ত করে তোলে, জৈবপ্রযুক্তি, খাদ্য, পানীয়, দুগ্ধ, প্রসাধনী, এবং অন্যান্য স্বাস্থ্যকর প্রক্রিয়াকরণ সিস্টেম।
এল-পোর্ট বলটি তৃতীয় পোর্টকে বিচ্ছিন্ন করার সময় দুটি পোর্টকে সংযুক্ত করে। এটি উপযুক্ত যখন একটি প্রক্রিয়া স্ট্রিম হতে হবে দুটি ভিন্ন পাইপলাইনের মধ্যে স্যুইচ করা হয়েছে, যেমন দুটি ট্যাঙ্ক, স্থানান্তর রুট বা প্রক্রিয়া আউটলেটের মধ্যে নির্বাচন করা।
টি-পোর্ট বল তিনটি ভালভ পোর্টের মধ্যে আরও নমনীয় যোগাযোগ প্রদান করে। বলের অবস্থানের উপর নির্ভর করে, বিভিন্ন পাইপলাইন সংযুক্ত বা বিচ্ছিন্ন হতে পারে, এটি বিতরণ, স্থানান্তর এবং এর জন্য উপযুক্ত করে তোলে বহুমুখী প্রক্রিয়া রাউটিং।
এল-পোর্ট বা টি-পোর্ট কনফিগারেশন প্রকৃত পাইপলাইন বিন্যাস এবং প্রয়োজনীয় অনুযায়ী নির্বাচন করা উচিত অবস্থান পরিবর্তন. জটিল সিস্টেমের জন্য, ক্রেতারা একটি প্রক্রিয়া প্রবাহ চিত্র প্রদান করতে পারে যাতে AVM প্রয়োজনীয় যাচাই করতে পারে উত্পাদনের আগে প্রবাহ পথ।
বায়ুসংক্রান্ত অ্যাকুয়েটর বলের অবস্থান পরিবর্তন করতে এবং প্রক্রিয়াটিকে পুনঃনির্দেশিত করতে ভালভ স্টেমকে 90° দিয়ে ঘোরায় মিডিয়া এই কোয়ার্টার-টার্ন মেকানিজম পূর্বনির্ধারিত প্রবাহ পাথের মধ্যে সোজাসুজি স্যুইচিং প্রদান করে।
ডবল-অ্যাক্টিং কনফিগারেশন খোলা এবং বন্ধ উভয় আন্দোলনের জন্য সংকুচিত বায়ু ব্যবহার করে। এর জন্য উপযুক্ত স্বয়ংক্রিয় সিস্টেম যেখানে উভয় দিকে বায়ুসংক্রান্ত নিয়ন্ত্রণ প্রয়োজন।
স্প্রিং-রিটার্ন কনফিগারেশন এক দিকের জন্য সংকুচিত বায়ু এবং বিপরীত আন্দোলনের জন্য বসন্ত শক্তি ব্যবহার করে। এটা বায়ু সরবরাহ হারানোর পরে প্রক্রিয়াটির একটি সংজ্ঞায়িত ডিফল্ট অবস্থানের প্রয়োজন হলে নির্বাচন করা যেতে পারে।
বায়ুসংক্রান্ত অ্যাকুয়েটরকে সোলেনয়েড ভালভ, লিমিট সুইচ বক্স, পজিশনার এবং এয়ার ফিল্টারের সাথে একত্রিত করা যেতে পারে নিয়ন্ত্রক এই উপাদানগুলি ভালভকে পিএলসি বা রিমোটের জন্য অন্যান্য প্রক্রিয়া-নিয়ন্ত্রণ সিস্টেমের সাথে একীভূত করার অনুমতি দেয় সুইচিং
অভ্যন্তরীণ কাঠামোটি বল এবং আসনের চারপাশে অপ্রয়োজনীয় গহ্বর কমাতে ডিজাইন করা হয়েছে। এই সীমা সাহায্য করে ফ্লো স্যুইচিংয়ের সময় প্রক্রিয়া-মিডিয়া ধরে রাখা এবং স্বাস্থ্যকর অপারেশন সমর্থন করে যেখানে পণ্যগুলি ঘন ঘন পরিবর্তন করা হয়।
গহ্বর-ভর্তি আসন নকশা সিলিং এলাকার চারপাশে উপলব্ধ স্থান হ্রাস করে যেখানে প্রক্রিয়া অবশিষ্টাংশ থাকতে পারে জমা করা এই নির্মাণ সহজ পরিষ্কার সমর্থন করে এবং সম্ভাব্য দূষণ পয়েন্ট কমাতে সাহায্য করে।
স্ট্যান্ডার্ড অভ্যন্তরীণ পৃষ্ঠ ফিনিস হল Ra ≤0.8 μm, একটি ঐচ্ছিক Ra ≤0.4 μm ইলেক্ট্রোপলিশ ফিনিস সহ। মসৃণ পৃষ্ঠ পণ্য আনুগত্য কমাতে পারে এবং পণ্য-যোগাযোগ এলাকায় পরিষ্কারের সুবিধা.
স্যানিটারি বায়ুসংক্রান্ত স্কয়ার থ্রি-ওয়ে বল ভালভটি উপযুক্ত সিআইপি এবং এসআইপি সিস্টেমে একীকরণের জন্য ডিজাইন করা হয়েছে, ভালভ ইনস্টল থাকা অবস্থায় পরিষ্কার এবং জীবাণুমুক্তকরণের প্রক্রিয়া চালানোর অনুমতি দেয়। প্রকৃত সিআইপি এবং নির্বাচিত আসন এবং সিল করার উপকরণগুলির বিরুদ্ধে SIP শর্তগুলি পরীক্ষা করা উচিত।
AVM SUS304 এবং SUS316L স্টেইনলেস স্টীল কনফিগারেশন প্রদান করে। SUS316L প্রয়োজনীয় অ্যাপ্লিকেশনের জন্য নির্বাচন করা যেতে পারে উচ্চ জারা প্রতিরোধের বা আরো চাহিদা পণ্য-যোগাযোগ অবস্থার.
PTFE অনেক সামঞ্জস্যপূর্ণ স্যানিটারি প্রক্রিয়া অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য sealing এবং রাসায়নিক প্রতিরোধের প্রদান করে. এর প্রক্রিয়া মাধ্যম, পরিচ্ছন্নতা এজেন্ট এবং অপারেটিং তাপমাত্রা অনুযায়ী উপযুক্ততা নিশ্চিত করা উচিত।
প্রক্রিয়া মাধ্যম অনুযায়ী সামঞ্জস্যপূর্ণ স্যানিটারি প্রক্রিয়াকরণ অ্যাপ্লিকেশনের জন্য EPDM এবং সিলিকন নির্বাচন করা যেতে পারে, তাপমাত্রা, পরিষ্কারের প্রয়োজনীয়তা এবং নির্বীজন শর্ত।
FKM নির্দিষ্ট রাসায়নিক এবং অপারেটিং অবস্থার জন্য উপযুক্ত প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপলব্ধ। নির্বাচন করার আগে সামঞ্জস্যতা নিশ্চিত করা উচিত।
নির্ভুল-মেশিনযুক্ত বল এবং স্বাস্থ্যকর আসন কাঠামো নির্বাচিত প্রবাহ পাথগুলির মধ্যে সিলিং প্রদান করে, প্রতিরোধে সহায়তা করে বিচ্ছিন্ন বন্দরগুলির মধ্যে অবাঞ্ছিত যোগাযোগ।
ইলাস্টিক সিলিং কাঠামো সীটটিকে অপারেটিং অবস্থার স্বাভাবিক পরিবর্তনগুলি মিটমাট করতে দেয়, বজায় রাখতে সহায়তা করে বারবার স্যুইচিংয়ের সময় বল এবং আসনের মধ্যে যোগাযোগ।
নির্ভুল-মেশিনযুক্ত বল এবং আসনটি নিয়ন্ত্রিত অপারেটিং টর্ক সহ মসৃণ ঘূর্ণনের জন্য ডিজাইন করা হয়েছে, যার ফলে ভালভটি দক্ষতার সাথে পরিচালনা করার জন্য বায়ুসংক্রান্ত অ্যাকুয়েটর।
90° অপারেটিং মেকানিজম প্রসেস সিস্টেমের জন্য উপযুক্ত যেখানে প্রবাহের পথ বারবার পরিবর্তন করতে হবে উত্পাদন, স্থানান্তর, পরিষ্কার, বা পণ্য পরিবর্তন।
| আইটেম | স্পেসিফিকেশন |
| পণ্যের নাম | স্যানিটারি বায়ুসংক্রান্ত স্কয়ার থ্রি-ওয়ে বল ভালভ |
| ব্র্যান্ড | এভিএম |
| ভালভ প্রকার | স্যানিটারি থ্রি-ওয়ে বল ভালভ |
| বল কনফিগারেশন | এল-পোর্ট/টি-পোর্ট |
| শরীরের উপাদান | SUS304 / SUS316L |
| সীল উপাদান | PTFE / EPDM / সিলিকন / FKM |
| অ্যাকচুয়েটর | বায়ুসংক্রান্ত ডাবল অ্যাক্টিং / স্প্রিং রিটার্ন |
| ঘূর্ণন কোণ | 90° |
| অপারেটিং চাপ | আকারের উপর নির্ভর করে 5 বার পর্যন্ত |
| অপারেটিং তাপমাত্রা | -20°C থেকে +180°C, আসন উপাদানের উপর নির্ভর করে |
| অভ্যন্তরীণ পৃষ্ঠ সমাপ্তি | Ra ≤0.8 μm স্ট্যান্ডার্ড |
| ঐচ্ছিক সারফেস ফিনিশ | Ra ≤0.4 μm ইলেক্ট্রোপলিশড |
| সংযোগ | ট্রাই-ক্ল্যাম্প/বাট ওয়েল্ড/থ্রেডেড/ফ্ল্যাঞ্জড |
| সংযোগ মান | DIN/ISO/SMS/IDF/3-A |
| নিয়ন্ত্রণ আনুষাঙ্গিক | সোলেনয়েড ভালভ / লিমিট সুইচ বক্স / পজিশনার / এয়ার ফিল্টার রেগুলেটর |
AVM 1/2" থেকে 4" পর্যন্ত এই ত্রিমুখী কনফিগারেশন প্রদান করে, যা প্রায় DN15–DN100-এর সাথে সম্পর্কিত। প্রকৃত সংযোগের মাত্রা নির্বাচিত ভালভের আকার এবং স্যানিটারি সংযোগ কনফিগারেশনের উপর নির্ভর করে।
| আকার | ডিএন | L | বন্দর | d | D | E | H | S | ISO 5211 |
| 1/2" | ডিএন15 | 148 | 16.0 | 12.7 | 25.2 | 73.7 | 89.0 | 186.5 | F04 |
| 3/4" | ডিএন20 | 155 | 20.0 | 19.05 | 25.2 | 77.9 | 98.0 | 218.0 | F05 |
| 1" | ডিএন25 | 168 | 25.0 | 25.4 | 50.5 | 84.4 | 102.0 | 218.0 | F05 |
| 1 1/4" | ডিএন32 | 198 | 32.0 | 31.8 | 50.5 | 98.95 | 118.5 | 135.0 | F05/F07 |
| 1 1/2" | ডিএন40 | 220 | 38.0 | 38.1 | 50.5 | 110.7 | 127.0 | 135.0 | F05/F07 |
| 2" | ডিএন50 | 245 | 50.0 | 50.8 | 64.0 | 122.3 | 139.0 | 250.0 | F07/F10 |
| 2 1/2" | ডিএন65 | 270 | 65.0 | 63.5 | 77.5 | 135.0 | 165.7 | 252.0 | F07/F10 |
| 3" | ডিএন80 | 290 | 80.0 | 76.2 | 91.0 | 146.1 | 170.0 | 252.0 | F07/F10 |
| 4" | ডিএন100 | 330 | 100.0 | 101.6 | 119.0 | 164.0 | 193.0 | 600.0 | F07/F10 |

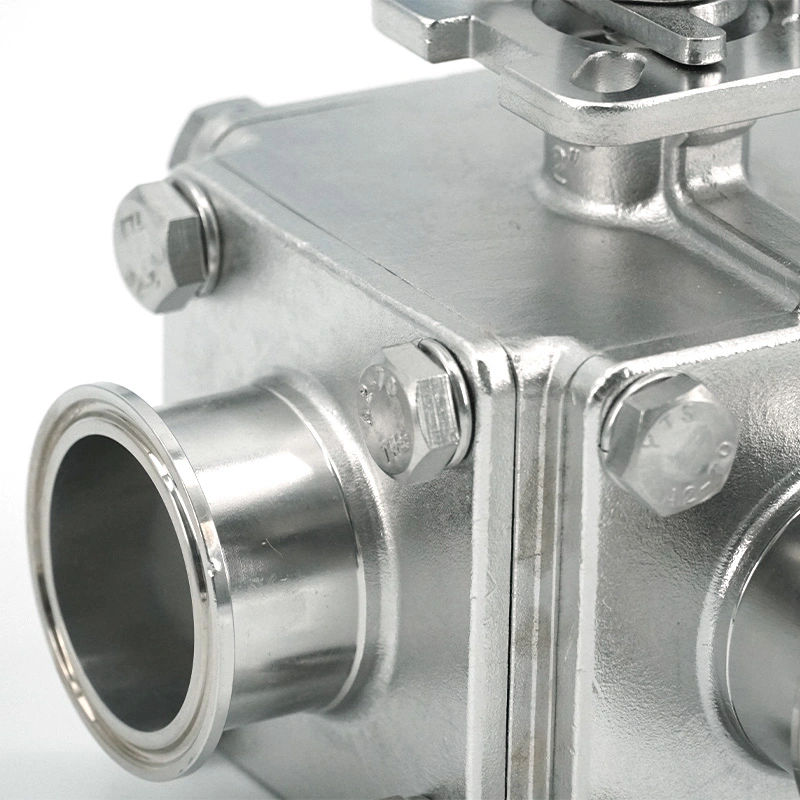

ট্রাই-ক্ল্যাম্প সংযোগগুলি স্যানিটারি প্রক্রিয়া সিস্টেমের জন্য উপযুক্ত যেখানে সুবিধাজনক ইনস্টলেশন, অপসারণ এবং পরিদর্শন প্রয়োজন। এগুলি সাধারণত খাদ্য, পানীয়, দুগ্ধজাত, ফার্মাসিউটিক্যাল এবং বায়োটেকনোলজিতে ব্যবহৃত হয় সরঞ্জাম
বাট-ঝালাই সংযোগগুলি ভালভ এবং প্রক্রিয়া পাইপলাইনের মধ্যে একটি স্থায়ী সংযোগ প্রদান করে। এই কনফিগারেশন হয় উপযুক্ত যেখানে স্বাস্থ্যকর পাইপলাইনের ধারাবাহিকতা এবং হ্রাসযোগ্য বিচ্ছিন্ন জয়েন্টগুলি প্রয়োজন।
থ্রেডেড সংস্করণগুলি সামঞ্জস্যপূর্ণ স্যানিটারি পাইপিং সিস্টেমের জন্য একটি বিকল্প সংযোগ পদ্ধতি প্রদান করে। প্রযোজ্য বিদ্যমান ইনস্টলেশন অনুযায়ী থ্রেড মান নিশ্চিত করা উচিত।
ফ্ল্যাঞ্জযুক্ত সংস্করণগুলি ব্যবহার করা যেতে পারে যেখানে ভালভকে সামঞ্জস্যপূর্ণ সরঞ্জাম বা পাইপিং সিস্টেম ব্যবহার করে সংযোগ করতে হবে বন্ধ সংযোগ. অর্ডার করার আগে মাত্রা এবং ফ্ল্যাঞ্জের মান নিশ্চিত করা উচিত।
স্যানিটারি নিউমেটিক স্কয়ার থ্রি-ওয়ে বল ভালভ ইনজেকশনের জন্য সামঞ্জস্যপূর্ণ ফার্মাসিউটিক্যাল সিস্টেমে ব্যবহার করা যেতে পারে উত্পাদন, ভ্যাকসিন উত্পাদন, বাফার প্রস্তুতি, বিশুদ্ধ জল সিস্টেম, WFI সিস্টেম, জীবাণুমুক্ত তরল স্থানান্তর, এবং সিআইপি/এসআইপি প্রক্রিয়া লাইন।
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে কোষ সংস্কৃতি, গাঁজন, বায়োফার্মাসিউটিক্যাল উত্পাদন, জীবাণুমুক্ত তরল স্থানান্তর এবং প্রক্রিয়া স্কিড যেখানে স্বয়ংক্রিয় ফ্লো-পাথ স্যুইচিং প্রয়োজন।
অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে দুগ্ধ প্রক্রিয়াকরণ, দুধ এবং দই উত্পাদন, ফলের রস প্রক্রিয়াকরণ, মদ তৈরির ব্যবস্থা, পানীয় ভর্তি, এবং তরল খাদ্য স্থানান্তর যেখানে স্বাস্থ্যকর প্রবাহ রাউটিং প্রয়োজন।
ভালভ শ্যাম্পু, লোশন, ক্রিম, প্রসাধনী উপাদান স্থানান্তর, এবং অন্যান্য সামঞ্জস্যপূর্ণ তরল প্রয়োগ করা যেতে পারে প্রক্রিয়াকরণ সিস্টেম নিয়ন্ত্রিত পাইপলাইন বিতরণ প্রয়োজন.
প্রথম নির্বাচন পয়েন্ট হল সিস্টেমের জন্য এল-পোর্ট ডাইভারশন বা টি-পোর্ট মাল্টি-ডিরেকশনাল ফ্লো প্রয়োজন কিনা। দ অর্ডার করার আগে প্রয়োজনীয় সংযোগ এবং বিচ্ছিন্নতার অবস্থা নিশ্চিত করা উচিত।
ভালভ বডি এবং আসন উপাদান নির্বাচন করার সময় প্রক্রিয়া মাধ্যম প্রদান করা উচিত। এটি বিশেষভাবে গুরুত্বপূর্ণ রাসায়নিক, ক্ষয়কারী মিডিয়া, বা উচ্চ-বিশুদ্ধতা তরল পরিষ্কারের সাথে জড়িত সিস্টেমগুলির জন্য।
প্রকৃত অপারেটিং চাপ, প্রক্রিয়া তাপমাত্রা, সিআইপি তাপমাত্রা, এবং এসআইপি শর্ত প্রদান করা উচিত তাই নির্বাচিত ভালভ কনফিগারেশন এর প্রযোজ্য অপারেটিং সীমার বিরুদ্ধে পরীক্ষা করা যেতে পারে।
ক্রেতাদের পছন্দের অ্যাকচুয়েটরের ধরন, উপলব্ধ বায়ুচাপ, ডিফল্ট ভালভ অবস্থান এবং প্রয়োজনীয় উল্লেখ করতে হবে যখন ভালভ একটি স্বয়ংক্রিয় প্রক্রিয়া সিস্টেমের সাথে সংযুক্ত হবে তখন আনুষাঙ্গিক নিয়ন্ত্রণ করুন।
বিদ্যমান পাইপলাইন সংযোগটিকে ট্রাই-ক্ল্যাম্প, বাট ওয়েল্ড, থ্রেডেড, ফ্ল্যাঞ্জড, ডিআইএন, আইএসও, এসএমএস, আইডিএফ হিসাবে চিহ্নিত করা উচিত, অথবা ইনস্টলেশন সমস্যা এড়াতে অন্য প্রযোজ্য মান.
একটি ত্রিমুখী ভালভের জন্য, AVM প্রকৃত বল কনফিগারেশন এবং সুইচিং অবস্থান যাচাই করে এল-পোর্ট নিশ্চিত করতে বা টি-পোর্ট প্রবাহ পথ নির্দিষ্ট ভালভ বিন্যাসের সাথে মিলে যায়।
একত্রিত অ্যাকচুয়েটর এবং ভালভ সঠিক 90° চলাচল, সুইচিং প্রতিক্রিয়া এবং অপারেটিং অবস্থার জন্য পরীক্ষা করা হয় চালানের আগে।
স্টেইনলেস স্টীল পৃষ্ঠ এবং স্যানিটারি সংযোগের সময় ভালভ যথাযথ ফুটো এবং সিলিং চেকের মধ্য দিয়ে যায় প্রান্তগুলি মেশিনিং বা পৃষ্ঠের ত্রুটিগুলির জন্য পরিদর্শন করা হয়।
প্যাকিংয়ের আগে, স্যানিটারি সংযোগের প্রান্তগুলি দূষণ এবং প্রভাব থেকে সুরক্ষিত থাকে। বায়ুসংক্রান্ত অ্যাকচুয়েটর এবং উন্মুক্ত উপাদান অতিরিক্ত সুরক্ষা পায়, এবং সম্পূর্ণ ভালভ নির্বাচিত অনুযায়ী সুরক্ষিত হয় পরিবহন পদ্ধতি।
এটি তিনটি সংযুক্ত পাইপলাইনের মধ্যে প্রসেস মিডিয়াকে পুনঃনির্দেশ, বিতরণ বা বিচ্ছিন্ন করতে ব্যবহৃত হয়। তিন-বন্দর কাঠামো একাধিক প্রবাহ রুট প্রয়োজন প্রক্রিয়া সিস্টেমের জন্য উপযুক্ত করে তোলে.
এল-পোর্ট কনফিগারেশন তৃতীয়টিকে বিচ্ছিন্ন করার সময় দুটি পোর্টকে সংযুক্ত করে, এটিকে দুই-পাথের ডাইভারশনের জন্য উপযুক্ত করে তোলে। দ টি-পোর্ট কনফিগারেশন ডিস্ট্রিবিউশন এবং মাল্টি-ডিরেকশনালের জন্য তিনটি পোর্টের মধ্যে আরও নমনীয় যোগাযোগ প্রদান করে রাউটিং
স্যানিটারি নিউমেটিক স্কয়ার থ্রি-ওয়ে বল ভালভটি উপযুক্ত সিআইপি এবং এসআইপি সিস্টেমে একীকরণের জন্য ডিজাইন করা হয়েছে। দ প্রকৃত পরিচ্ছন্নতা এবং নির্বীজন অবস্থা অবশ্যই নির্বাচিত আসন এবং সীল উপকরণগুলির বিরুদ্ধে পরীক্ষা করা উচিত।
সরবরাহকৃত স্পেসিফিকেশন 5 বার পর্যন্ত অপারেটিং চাপের তালিকা করে, যার উপর নির্ভর করে প্রকৃত অনুমোদিত চাপ ভালভের আকার এবং কনফিগারেশনের উপর।
সরবরাহকৃত স্পেসিফিকেশন নির্বাচিত আসনের উপাদানের উপর নির্ভর করে -20°C থেকে +180°C এর পরিসরে পরিসর দেয়।
হ্যাঁ। সোলেনয়েড ভালভ, সীমা সুইচ বক্স, পজিশনার এবং অন্যান্য নিয়ন্ত্রণ আনুষাঙ্গিকগুলির জন্য কনফিগার করা যেতে পারে স্বয়ংক্রিয় প্রক্রিয়া-নিয়ন্ত্রণ সিস্টেমের সাথে একীকরণ।
নির্বাচন প্রধানত প্রক্রিয়া মাধ্যম, জারা অবস্থা, স্বাস্থ্যবিধি প্রয়োজনীয়তা এবং পণ্য-যোগাযোগের উপর নির্ভর করে প্রয়োজনীয়তা SUS316L সাধারণত আরো চাহিদাপূর্ণ স্বাস্থ্যকর এবং জারা-সংবেদনশীল অ্যাপ্লিকেশনের জন্য নির্বাচিত হয়।
ভালভের আকার, এল-পোর্ট বা টি-পোর্টের প্রয়োজনীয়তা, প্রক্রিয়া মাধ্যম, অপারেটিং চাপ, তাপমাত্রা, সংযোগ প্রদান করুন স্ট্যান্ডার্ড, অ্যাকচুয়েটর টাইপ, উপলব্ধ বায়ুচাপ এবং প্রয়োজনীয় নিয়ন্ত্রণ আনুষাঙ্গিক। একটি পাইপিং ডায়াগ্রাম সুপারিশ করা হয় যখন একাধিক সুইচিং পজিশন জড়িত থাকে।
