AVM স্যানিটারি ট্যাঙ্ক বটম ডায়াফ্রাম ভালভ প্রক্রিয়াজাত জাহাজের জন্য ডিজাইন করা হয়েছে যেখানে নিষ্কাশন, পণ্য পুনরুদ্ধার এবং স্বাস্থ্যকর বিচ্ছিন্নতা গুরুত্বপূর্ণ। ভালভটি ট্যাঙ্কের সর্বনিম্ন বিন্দুতে সরাসরি ইনস্টল করা হয়, একটি নীচের-সিটের কাঠামো যা মৃত পা এবং অবশিষ্ট উপাদান কমাতে জাহাজের জ্যামিতি অনুসরণ করে।
ডায়াফ্রাম স্টেম এবং অপারেটিং উপাদান থেকে প্রক্রিয়া মাধ্যমকে আলাদা করে, যখন মসৃণ SS316L প্রবাহ পথ স্যানিটারি প্রক্রিয়াকরণ এবং রুটিন CIP/SIP পদ্ধতিগুলিকে সমর্থন করে। এটি ফার্মাসিউটিক্যাল, বায়োফার্মাসিউটিক্যাল, খাদ্য, দুগ্ধ, বিশুদ্ধ জল এবং অন্যান্য উচ্চ-বিশুদ্ধতা তরল অ্যাপ্লিকেশনের জন্য উপযুক্ত।
ঐতিহ্যবাহী ট্যাঙ্ক আউটলেট ব্যবস্থা স্রাবের পরে সংযোগ এলাকায় তরল বা প্রক্রিয়া অবশিষ্টাংশ ছেড়ে যেতে পারে। AVM জাহাজের আউটলেট এবং ভালভ আসনের মধ্যে স্থান কমাতে একটি নীচে-মাউন্ট করা ভালভ কাঠামো ব্যবহার করে।
ভালভ সীট প্রক্রিয়া জাহাজের নীচের জ্যামিতি অনুসরণ করে, আরও সরাসরি স্রাব পথ তৈরি করে। এটি ধরে রাখা তরল কমাতে, পোস্ট-ব্যাচ পরিষ্কার করতে এবং পণ্য পুনরুদ্ধারকে উন্নত করতে সহায়তা করে।
নকশাটি বিশেষত উচ্চ-মূল্যের তরল, জীবাণুমুক্ত পণ্য বা উপকরণ পরিচালনাকারী জাহাজগুলির জন্য উপযোগী যার জন্য ঘন ঘন ব্যাচ পরিবর্তনের প্রয়োজন হয়।
নমনীয় ডায়াফ্রাম প্রক্রিয়া মাধ্যম এবং ভালভ অপারেটিং প্রক্রিয়ার মধ্যে প্রবাহ নিয়ন্ত্রণ এবং বিচ্ছিন্নতা উভয়ই প্রদান করে।
প্রক্রিয়া তরল সরাসরি স্টেম, অ্যাকচুয়েটর বা অন্যান্য অপারেটিং উপাদানগুলির সাথে যোগাযোগ করে না। এটি বাহ্যিক ফুটো হওয়ার ঝুঁকি হ্রাস করে এবং প্রক্রিয়াটির দিকের পরিচ্ছন্নতা বজায় রাখতে সহায়তা করে।
বন্ধ করার সময়, ডায়াফ্রাম ভালভ আসনের দিকে চলে যায় এবং প্রবাহ খোলার চারপাশে একটি সীল তৈরি করে। খোলার সময়, এটি তরল স্রাবের জন্য একটি পরিষ্কার পথ প্রদানের জন্য আসন থেকে দূরে সরে যায়।
ডায়াফ্রাম গঠনটি এমন প্রক্রিয়ার লাইনের জন্য উপযুক্ত যার নিয়মিত খোলার এবং বন্ধের প্রয়োজন হয়, যার মধ্যে জাহাজের স্রাব, ব্যাচ স্থানান্তর এবং পরিষ্কারের ক্রিয়াকলাপ রয়েছে।
একই পাত্র একাধিক উৎপাদন ব্যাচের জন্য ব্যবহার করা হলে হাইজেনিক ভালভ ডিজাইন গুরুত্বপূর্ণ। পণ্য-সংযোগের অংশগুলি স্যানিটারি স্টেইনলেস স্টীল থেকে তৈরি করা হয় এবং Ra ≤0.4 μm পর্যন্ত সমাপ্ত হয়।
হ্রাসকৃত মৃত পায়ের কাঠামো এমন জায়গাগুলিকে সীমিত করতে সাহায্য করে যেখানে স্রাবের পরে তরল বা পণ্য থাকতে পারে। ভালভ প্রক্রিয়া সিস্টেমের উপর নির্ভর করে সিআইপি এবং এসআইপি পরিষ্কার কনফিগারেশন সমর্থন করে।
এই সংমিশ্রণটি ম্যানুয়াল পরিষ্কারের কাজ কমাতে পারে এবং নিয়ন্ত্রিত উত্পাদন পরিবেশে পরিষ্কারের পদ্ধতিগুলি যাচাই করা সহজ করে তুলতে পারে।
গাঁজন জাহাজ, প্রস্তুতি ট্যাঙ্ক, API সরঞ্জাম এবং জীবাণুমুক্ত প্রক্রিয়া জাহাজে ব্যবহৃত হয় যেখানে সম্পূর্ণ নিষ্কাশন এবং স্বাস্থ্যকর বিচ্ছিন্নতা প্রয়োজন।
বিশুদ্ধ জল, ইনজেকশনের জন্য জল (WFI) এবং অন্যান্য উচ্চ-বিশুদ্ধ তরল সিস্টেমের জন্য উপযুক্ত যার জন্য স্যানিটারি নীচে স্রাব প্রয়োজন।
দুধ, পানীয়, তরল উপাদান এবং অন্যান্য স্বাস্থ্যকর প্রক্রিয়া মাধ্যম পরিচালনাকারী পাত্রের মিশ্রণ, সঞ্চয় এবং প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়।
বায়োরিয়াক্টর এবং অন্যান্য জৈবপ্রযুক্তি সরঞ্জামগুলিতে ইনস্টল করা যেতে পারে যেখানে প্রক্রিয়া পরিষ্কার এবং নির্ভরযোগ্য নিষ্কাশন গুরুত্বপূর্ণ।
ক্ষয়-প্রতিরোধী উপকরণ এবং নিয়ন্ত্রিত বিচ্ছিন্নতা প্রয়োজন নির্বাচিত রাসায়নিক এবং বিশেষ-তরল অ্যাপ্লিকেশনের জন্য উপযুক্ত।

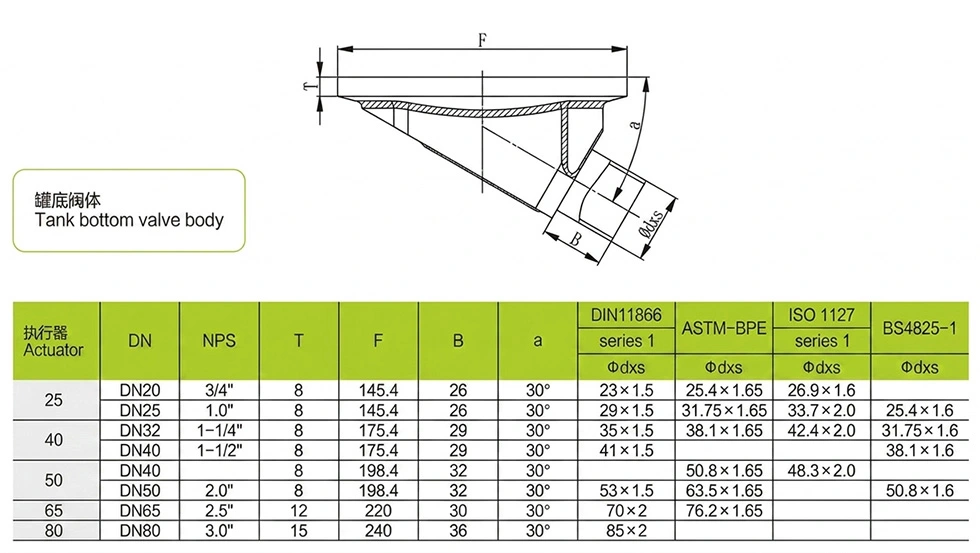

| প্যারামিটার | স্পেসিফিকেশন |
| ভালভ প্রকার | স্যানিটারি ট্যাঙ্ক বটম ডায়াফ্রাম ভালভ |
| আকার পরিসীমা | DN10 – DN100 |
| শরীরের উপাদান | SS316L (পণ্য যোগাযোগের অংশ), SS304 (অ-যোগাযোগ অংশ) |
| সীল উপাদান | ইপিডিএম, পিটিএফই, এফডিএ-সম্মত উপকরণ |
| সারফেস ফিনিশ | Ra ≤ 0.4 μm (পণ্য যোগাযোগের সারফেস) |
| কাজের চাপ | -0.1 MPa থেকে +0.15 MPa |
| কাজের তাপমাত্রা | -20°C থেকে +150°C |
| অপারেশন | ম্যানুয়াল / বায়ুসংক্রান্ত অ্যাকচুয়েটর |
| সংযোগের ধরন | ট্রাই-ক্ল্যাম্প, ওয়েল্ড, ফ্ল্যাঞ্জ |
| সংযোগ মান | ASME BPE, DIN, ISO, 3A |
SS316L অনেক ফার্মাসিউটিক্যাল এবং উচ্চ-বিশুদ্ধতা প্রক্রিয়া তরল সঙ্গে জারা প্রতিরোধের এবং সামঞ্জস্য প্রদান পণ্য-যোগাযোগ উপাদানের জন্য ব্যবহার করা হয়. SS304 অ-যোগাযোগ উপাদানের জন্য উপলব্ধ।
মধ্যচ্ছদা প্রক্রিয়া মাঝারি, তাপমাত্রা এবং পরিচ্ছন্নতার শর্ত অনুযায়ী EPDM, PTFE এবং অন্যান্য এফডিএ-সম্মত উপকরণগুলির সাথে কনফিগার করা যেতে পারে। প্রকৃত প্রয়োগ অনুযায়ী উপাদান নির্বাচন নিশ্চিত করা উচিত।
ভালভটি প্রক্রিয়া জাহাজের সর্বনিম্ন বিন্দুতে ইনস্টল করা হয় যাতে আউটলেটটি জাহাজের নিষ্কাশনের দিকের সাথে সংযুক্ত থাকে। সঠিক ইনস্টলেশন নীচের-সিটের কাঠামোকে উদ্দেশ্য অনুসারে কাজ করতে সহায়তা করে এবং আউটলেট এলাকায় অবশিষ্ট তরল হ্রাস করে।
নতুন জাহাজের জন্য, ফ্যাব্রিকেশনের সময় ভালভটি ট্যাঙ্কের নকশায় অন্তর্ভুক্ত করা যেতে পারে। বিদ্যমান সরঞ্জামগুলির জন্য, সংযোগের মাত্রা, জাহাজের জ্যামিতি, ঢালাইয়ের প্রয়োজনীয়তা এবং উপলব্ধ ইনস্টলেশন স্থান রেট্রোফিট করার আগে পরীক্ষা করা উচিত।
একটি ফার্মাসিউটিক্যাল প্রস্তুতকারক একটি গাঁজন পাত্রে একটি প্রচলিত আউটলেট ভালভ ব্যবহার করে এবং দেখতে পায় যে নিষ্কাশনের পরে অবশিষ্ট তরল ট্যাঙ্কের আউটলেটের চারপাশে থেকে যায়। অবশিষ্ট উপাদান ব্যাচ পরিবর্তনের সময় পরিচ্ছন্নতার সময় বৃদ্ধি করে এবং অতিরিক্ত ম্যানুয়াল পরিদর্শনের প্রয়োজন হয়।
গ্রাহক একটি AVM স্যানিটারি ট্যাঙ্ক বটম ডায়াফ্রাম ভালভ দিয়ে বিদ্যমান আউটলেট ব্যবস্থা প্রতিস্থাপন করেছেন। নীচে-মাউন্ট করা কাঠামোটি আরও সরাসরি নিষ্কাশন পথ প্রদান করে, যখন ডায়াফ্রাম নকশাটি প্রক্রিয়ার মাধ্যমটিকে অপারেটিং প্রক্রিয়া থেকে বিচ্ছিন্ন করে। গ্রাহকের উত্পাদন প্রতিক্রিয়া অনুসারে, অবশিষ্ট তরল হ্রাস করা হয়েছিল এবং সিআইপি পরিষ্কার করা আরও সামঞ্জস্যপূর্ণ হয়ে উঠেছে।
নিয়মিত রক্ষণাবেক্ষণের জন্য ডায়াফ্রাম, ভালভ সিট, পণ্য-যোগাযোগ পৃষ্ঠ এবং সংযোগ পয়েন্টগুলিতে ফোকাস করা উচিত। অপারেটরদের উদ্ভিদের রক্ষণাবেক্ষণের সময়সূচী অনুযায়ী বিকৃতি, ফাটল বা অন্যান্য দৃশ্যমান ক্ষতির জন্য ডায়াফ্রামটি পরিদর্শন করা উচিত।
নির্বাচিত ডায়াফ্রাম উপাদানের সাথে সামঞ্জস্যপূর্ণ পদ্ধতি এবং মিডিয়া ব্যবহার করে ভালভ পরিষ্কার করা উচিত। ভালভটিকে পরিষেবাতে ফিরিয়ে দেওয়ার আগে, শাট-অফ অবস্থা পরীক্ষা করুন এবং নিশ্চিত করুন যে সংযোগটি সঠিকভাবে সিল করা আছে। প্রতিস্থাপনের ব্যবধানগুলি অপারেটিং ফ্রিকোয়েন্সি, প্রক্রিয়া মাধ্যম, তাপমাত্রা এবং পরিষ্কারের অবস্থার উপর নির্ভর করে।
এটি একটি ডায়াফ্রাম ভালভ যা একটি প্রক্রিয়া জাহাজের নীচের আউটলেটে সরাসরি ইনস্টল করা হয়। এর কাঠামোটি ট্যাঙ্ক এবং ভালভের মধ্যে মৃত পা এবং পণ্য ধারণ হ্রাস করার সময় নিষ্কাশনকে সমর্থন করার জন্য ডিজাইন করা হয়েছে।
নীচের ইনস্টলেশন একটি ছোট এবং আরো সরাসরি স্রাব পথ প্রদান করে। এটি জাহাজের আউটলেটের চারপাশে অবশিষ্ট তরল এবং উপাদান জমে থাকা কমাতে সাহায্য করতে পারে।
পণ্য-যোগাযোগের অংশগুলি SS316L ব্যবহার করে, যখন SS304 অ-যোগাযোগ উপাদানগুলির জন্য ব্যবহার করা যেতে পারে। ডায়াফ্রাম বিকল্পগুলির মধ্যে রয়েছে EPDM এবং PTFE, প্রযোজ্য অ্যাপ্লিকেশনের জন্য উপলব্ধ FDA-সম্মত উপকরণ সহ।
হ্যাঁ। স্বাস্থ্যকর কাঠামো সিআইপি এবং এসআইপি কনফিগারেশন সমর্থন করে যখন ভালভ, ডায়াফ্রাম উপাদান এবং প্রক্রিয়া সিস্টেম প্রয়োজনীয় পরিস্কার অবস্থার জন্য নির্দিষ্ট করা হয়।
হ্যাঁ। যখন উপাদান, পৃষ্ঠের ফিনিস, সংযোগ এবং ইনস্টলেশন কনফিগারেশন প্রকল্পের প্রয়োজনীয়তা পূরণ করে তখন ভালভটি পরিশোধিত জল এবং WFI সিস্টেমে ব্যবহার করা যেতে পারে।
