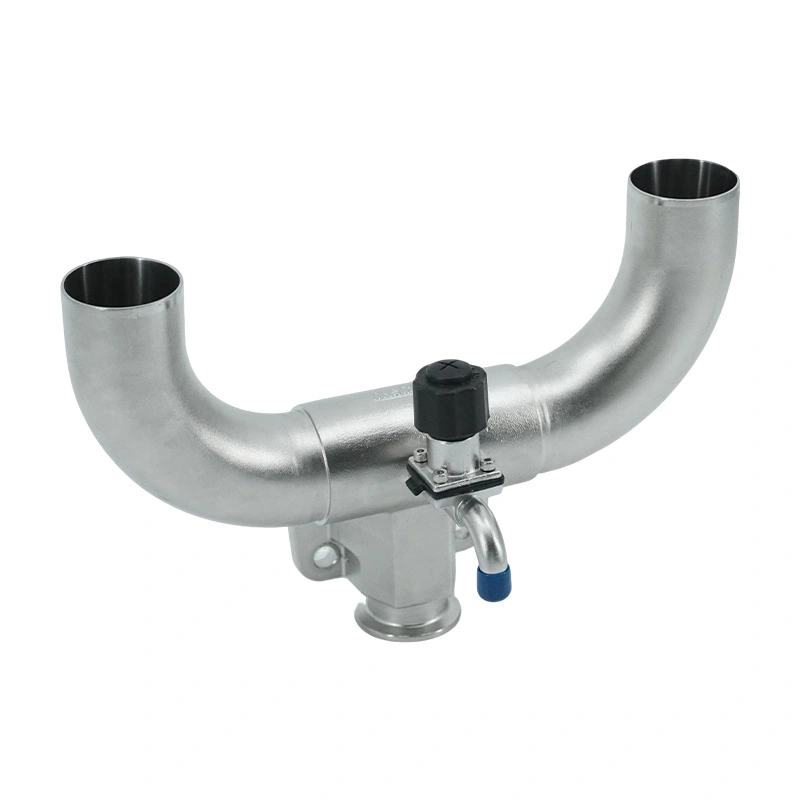

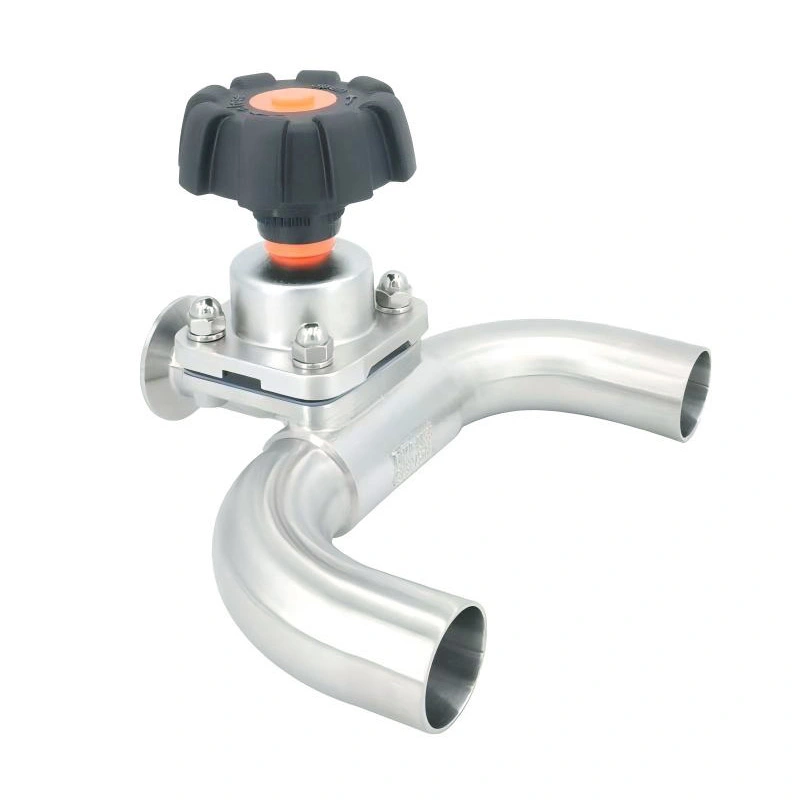

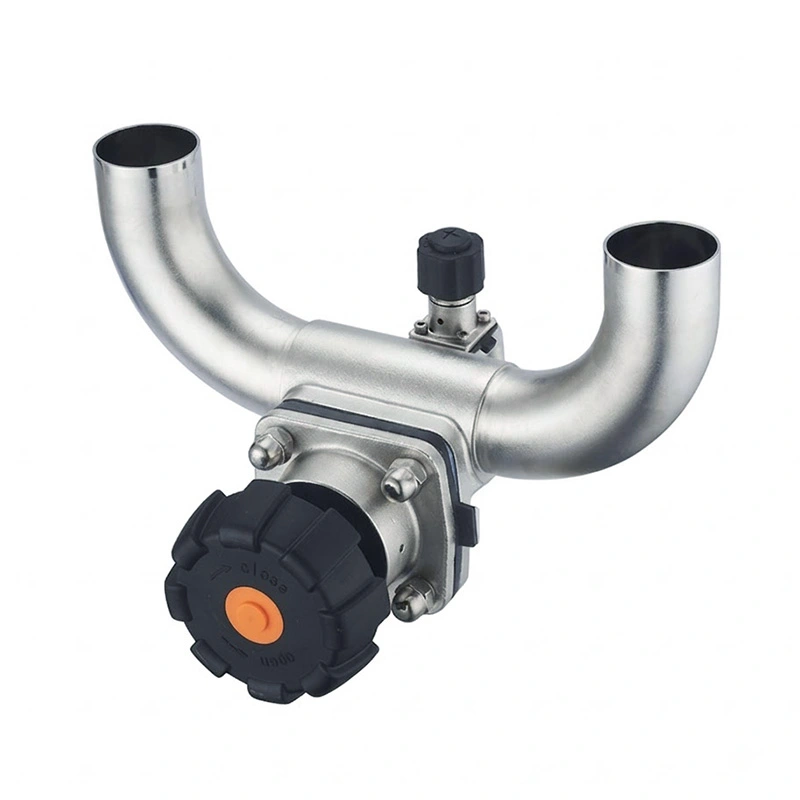

জটিল শাখা কাঠামো বা একাধিক ঢালাই বিভাগ সহ প্রচলিত ডায়াফ্রাম ভালভের বিপরীতে, U- আকৃতির দেহ কম স্থবির এলাকা সহ একটি সুবিন্যস্ত প্রক্রিয়া চ্যানেল তৈরি করে। এটি স্যানিটারি U-আকৃতির ডায়াফ্রাম ভালভ তৈরি করে ফার্মাসিউটিক্যাল, জৈবপ্রযুক্তি, খাদ্য, পানীয়, দুগ্ধজাত, প্রসাধনী, এবং উচ্চ-বিশুদ্ধ রাসায়নিক প্রয়োগের জন্য উপযুক্ত নির্ভরযোগ্য সিআইপি এবং এসআইপি কর্মক্ষমতা প্রয়োজন।
নির্ভুল-সমাপ্ত পণ্য-যোগাযোগ পৃষ্ঠতল সহ স্যানিটারি স্টেইনলেস স্টীল থেকে তৈরি, AVM U-আকৃতির ডায়াফ্রাম ভালভ নির্ভরযোগ্য শাট-অফ, চমৎকার নিষ্কাশনযোগ্যতা এবং চাহিদার উৎপাদনের জন্য স্থিতিশীল স্বাস্থ্যকর কর্মক্ষমতা প্রদান করে পরিবেশ
AVM U-শেপড ডায়াফ্রাম ভালভের প্রধান সুবিধা হল এর ইন্টিগ্রেটেড বাঁকা বডি ডিজাইন। অভ্যন্তরীণ প্রবাহ পথ ভালভ শাখার চারপাশে স্থবির এলাকা এবং অপ্রয়োজনীয় উপাদান ধারণ কমাতে অপ্টিমাইজ করা হয়। সঙ্গে তুলনা প্রচলিত ভালভ কনফিগারেশন, U-আকৃতির কাঠামো মসৃণ মিডিয়া আন্দোলন এবং আরও কার্যকরী প্রচার করে প্রক্রিয়াকরণের পরে স্ব-ড্রেনিং।
অভ্যন্তরীণ সংযোগ বিন্দুর সংখ্যা হ্রাস করা পরিষ্কারকে সহজতর করতে সাহায্য করে এবং অবশিষ্টাংশের ঝুঁকি কমায় প্রক্রিয়া লাইন ভিতরে অবশিষ্ট. এটি ঘন ঘন জড়িত অ্যাপ্লিকেশনের জন্য ভালভকে বিশেষভাবে মূল্যবান করে তোলে পণ্য পরিবর্তন এবং কঠোর স্যানিটেশন প্রয়োজনীয়তা.
নমনীয় ডায়াফ্রাম সিলিং উপাদান এবং প্রক্রিয়া মিডিয়া এবং অপারেটিং মধ্যে বাধা উভয় হিসাবে কাজ করে প্রক্রিয়া অপারেশন চলাকালীন, প্রক্রিয়া তরল ভালভ স্টেম এবং অ্যাকচুয়েটর উপাদানগুলি থেকে বিচ্ছিন্ন থাকে, দূষণের ঝুঁকি হ্রাস করা এবং ঐতিহ্যগত প্যাকিংয়ের সাথে যুক্ত বাহ্যিক ফুটো সমস্যাগুলি দূর করা কাঠামো
এই কনফিগারেশনটি নির্ভরযোগ্য মিডিয়া বিচ্ছিন্নতা প্রদান করে এবং রক্ষণাবেক্ষণকে সহজ করে, এটির জন্য উপযুক্ত করে তোলে ফার্মাসিউটিক্যাল তরল, পরিশোধিত জল, জৈবিক মিডিয়া এবং অন্যান্য উচ্চ-বিশুদ্ধতা প্রক্রিয়া তরল।
ভালভের অভ্যন্তরীণ জ্যামিতি এমন জায়গাগুলিকে ন্যূনতম করার জন্য ডিজাইন করা হয়েছে যেখানে তরল বা পণ্যের অবশিষ্টাংশ পরে থাকতে পারে উত্পাদন একটি মসৃণ প্রবাহ পথ নিষ্কাশনের উন্নতি করে এবং মাইক্রোবিয়াল বৃদ্ধির সম্ভাবনা কমাতে সাহায্য করে বা উত্পাদন ব্যাচের মধ্যে ক্রস-দূষণ।
ফার্মাসিউটিক্যাল এবং বায়োটেকনোলজি নির্মাতাদের জন্য, এই কম ডেড-লেগ কনফিগারেশন পরিষ্কারের বৈধতাকে সহজ করতে পারে এবং বারবার সিআইপি এবং এসআইপি চক্রের সময় সামঞ্জস্যপূর্ণ স্বাস্থ্যকর কর্মক্ষমতা সমর্থন করে।
ভালভ বন্ধ হয়ে গেলে, ডায়াফ্রামটি ভালভ সিটের বিরুদ্ধে চাপ দেওয়া হয় যাতে প্রবাহ জুড়ে একটি নিরাপদ বাধা তৈরি হয় পথ নমনীয় sealing উপাদান স্থিতিশীল শাট-অফ কর্মক্ষমতা প্রদান করে যখন মধ্যে বিচ্ছেদ বজায় রাখা প্রক্রিয়া তরল এবং অপারেটিং প্রক্রিয়া.
সম্পূর্ণ ভালভ প্রতিস্থাপন না করেও রক্ষণাবেক্ষণের প্রয়োজনীয়তা অনুযায়ী ডায়াফ্রাম প্রতিস্থাপন করা যেতে পারে সমাবেশ, পরিষেবার সময় এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণ খরচ কমাতে সাহায্য করে।
AVM U-আকৃতির ডায়াফ্রাম ভালভ SUS304, SUS304L, SUS316, এবং SUS316L স্টেইনলেস স্টীল কনফিগারেশনে উপলব্ধ। জন্য উচ্চতর জারা প্রতিরোধের এবং পণ্য বিশুদ্ধতা প্রয়োজন অ্যাপ্লিকেশন, SS316L পণ্য যোগাযোগের জন্য উপযুক্ত উপাদান
পণ্য-সংযোগের পৃষ্ঠগুলি যান্ত্রিকভাবে পালিশ করা যেতে পারে বা Ra <0.4 μm পর্যন্ত ইলেক্ট্রোপলিশ করা যেতে পারে, একটি মসৃণ পৃষ্ঠ প্রদান করে যা অবশিষ্টাংশ আনুগত্য হ্রাস করে এবং স্বাস্থ্যকর উত্পাদন প্রয়োজনীয়তা সমর্থন করে।
AVM স্যানিটারি ইউ-শেপড ডায়াফ্রাম ভালভ একটি নমনীয় ডায়াফ্রামের উল্লম্ব আন্দোলনের মাধ্যমে প্রক্রিয়া প্রবাহ নিয়ন্ত্রণ করে। যখন অ্যাকচুয়েটর ভালভের স্টেমটি উত্তোলন করে, তখন ডায়াফ্রামটি ভালভের আসন থেকে সরে যায় এবং U- আকৃতির প্রবাহ খোলে চ্যানেল, প্রক্রিয়া মাধ্যম ভালভ মাধ্যমে পাস করার অনুমতি দেয়.
যখন ভালভ স্টেম নীচের দিকে সরে যায়, তখন ডায়াফ্রামটি নির্ভুল-মেশিনযুক্ত ভালভ সিটের বিরুদ্ধে চাপ দেওয়া হয় এবং বন্ধ করে দেয় প্রবাহ উত্তরণ কারণ ডায়াফ্রাম অপারেটিং মেকানিজম, ভালভ থেকে প্রক্রিয়া তরলকে সম্পূর্ণরূপে আলাদা করে। স্টেম ফুটো এবং মিডিয়া দূষণের ঝুঁকি হ্রাস করার সময় একটি পরিষ্কার প্রক্রিয়া পথ বজায় রাখে।
ইন্টিগ্রেটেড U-আকৃতির বডিটি এর পরিবর্তে অবশিষ্ট মিডিয়াকে আউটলেটের দিকে পরিচালিত করে নিষ্কাশনকে আরও উন্নত করে এটি স্থবির এলাকায় থাকার অনুমতি দেয়।
AVM U-আকৃতির ডায়াফ্রাম ভালভ ফার্মাসিউটিক্যাল প্রক্রিয়া পাইপিং, বিশুদ্ধ জল সিস্টেম, WFI সিস্টেমের জন্য উপযুক্ত জীবাণুমুক্ত তরল স্থানান্তর, API প্রক্রিয়াকরণ, এবং অন্যান্য অ্যাপ্লিকেশন যেখানে স্বাস্থ্যকর প্রবাহ বিতরণ এবং নির্ভরযোগ্য বিচ্ছিন্নতা প্রয়োজন।
ভালভ বায়োরিয়াক্টর, ফার্মেন্টেশন সিস্টেম, সেল কালচার সরঞ্জাম, জীবাণুমুক্ত প্রক্রিয়াকরণ লাইনে একত্রিত করা যেতে পারে, এবং অন্যান্য বায়োটেকনোলজি সিস্টেম যেখানে কম মৃত পা এবং কার্যকর CIP/SIP পরিষ্কার করা গুরুত্বপূর্ণ।
স্যানিটারি ফ্লো পাথ ভালভকে দুগ্ধজাত পণ্য, পানীয়, তরল খাদ্য উপাদান, চোলাইয়ের জন্য উপযুক্ত করে তোলে সিস্টেম, এবং অন্যান্য স্বাস্থ্যকর প্রক্রিয়াকরণ অ্যাপ্লিকেশন যার জন্য নির্ভরযোগ্য পরিষ্কার এবং নিষ্কাশন প্রয়োজন।
AVM U-আকৃতির ডায়াফ্রাম ভালভ উচ্চ-বিশুদ্ধতা রাসায়নিক, প্রসাধনী উপাদান, বিশেষ তরল এবং অন্যান্য প্রক্রিয়া মিডিয়া যেখানে জারা প্রতিরোধ, পরিচ্ছন্নতা এবং পণ্য সুরক্ষা গুরুত্বপূর্ণ।
| প্যারামিটার | স্পেসিফিকেশন |
| ভালভ প্রকার | স্যানিটারি U-আকৃতির ডায়াফ্রাম ভালভ |
| ফ্লো কনফিগারেশন | ইউ-টাইপ থ্রি-ওয়ে |
| নামমাত্র আকার | DN10–DN80 |
| সর্বোচ্চ কাজের চাপ | 10 বার / 145 psi |
| কাজের তাপমাত্রা | -20°C থেকে +150°C |
| শরীরের উপাদান | SUS304, SUS304L, SUS316, SUS316L |
| ডায়াফ্রাম উপকরণ | EPDM, PTFE, সিলিকন, FKM, PTFE/EPDM কম্পোজিট |
| অপারেশন | ম্যানুয়াল / বায়ুসংক্রান্ত |
| সংযোগের ধরন | ট্রাই-ক্ল্যাম্প, বাট ওয়েল্ড, থ্রেডেড, ফ্ল্যাঞ্জড |
| সারফেস ফিনিশ | যান্ত্রিক বা ইলেক্ট্রোপলিশড, Ra <0.4 μm |
| সংযোগ মান | DIN, ISO, IDF, 3-A, SMS, ASME BPE, BS, GB |
| ক্লিনিং | সিআইপি / এসআইপি সামঞ্জস্যপূর্ণ |
একটি ফার্মাসিউটিক্যাল প্রক্রিয়াকরণ সুবিধা একটি জীবাণুমুক্ত তরল বিতরণে AVM স্যানিটারি ইউ-আকৃতির ডায়াফ্রাম ভালভ ব্যবহার করে সিস্টেম যেখানে প্রচলিত ভালভ সংযোগের ফলে অবশিষ্ট তরল শাখা বিভাগগুলির চারপাশে পরে থাকে পরিষ্কার করা U-আকৃতির ভালভ কনফিগারেশন একটি মসৃণ নিষ্কাশন পথ এবং পণ্য ধারণ কমিয়ে দেয় CIP চক্র, গ্রাহককে পরিষ্কারের সামঞ্জস্য উন্নত করতে এবং রুটিন রক্ষণাবেক্ষণকে সহজ করতে সহায়তা করে।
AVM স্যানিটারি ইউ-শেপড ডায়াফ্রাম ভালভ প্রক্রিয়া সিস্টেমের জন্য তৈরি করা হয়েছে যেখানে নিষ্কাশনযোগ্যতা এবং কম ডেড-লেগ কার্যক্ষমতা কেবল তরল প্রবাহ নিয়ন্ত্রণ করার চেয়ে বেশি গুরুত্বপূর্ণ। এর সমন্বিত U-আকৃতির শরীর, নমনীয় ডায়াফ্রাম বিচ্ছিন্নতা, মসৃণ পণ্য-যোগাযোগ পৃষ্ঠ এবং CIP/SIP সামঞ্জস্য নির্মাতাদের জন্য একটি বাস্তব সমাধান প্রদান করে ক্লিনার, আরও দক্ষ, এবং সহজে রক্ষণাবেক্ষণ করা স্যানিটারি প্রক্রিয়া পাইপিং চাই।
একটি U-আকৃতির ডায়াফ্রাম ভালভ স্বাস্থ্যকর প্রবাহ নিয়ন্ত্রণ, বিতরণ এবং ফার্মাসিউটিক্যালে বিচ্ছিন্নতার জন্য ব্যবহৃত হয়, জৈবপ্রযুক্তি, খাদ্য, পানীয়, প্রসাধনী, এবং উচ্চ-বিশুদ্ধতা প্রক্রিয়াকরণ সিস্টেম।
U-আকৃতির শরীর একটি মসৃণ অভ্যন্তরীণ প্রবাহ পথ প্রদান করে যা নিষ্কাশনের উন্নতি করে এবং মৃত পা এবং পণ্য কমায় ধারণ এটি দূষণের ঝুঁকি কমাতে এবং CIP/SIP পরিষ্কারের দক্ষতা উন্নত করতে সাহায্য করতে পারে।
হ্যাঁ। ভালভটি স্বাস্থ্যকর প্রক্রিয়াকরণ পরিবেশের জন্য ডিজাইন করা হয়েছে এবং স্যানিটারি উপকরণ দিয়ে তৈরি করা যেতে পারে, পালিশ পণ্য-যোগাযোগ পৃষ্ঠতল, এবং ফার্মাসিউটিক্যাল এবং অ্যাসেপটিক অ্যাপ্লিকেশনের জন্য উপযুক্ত সংযোগ মান.
