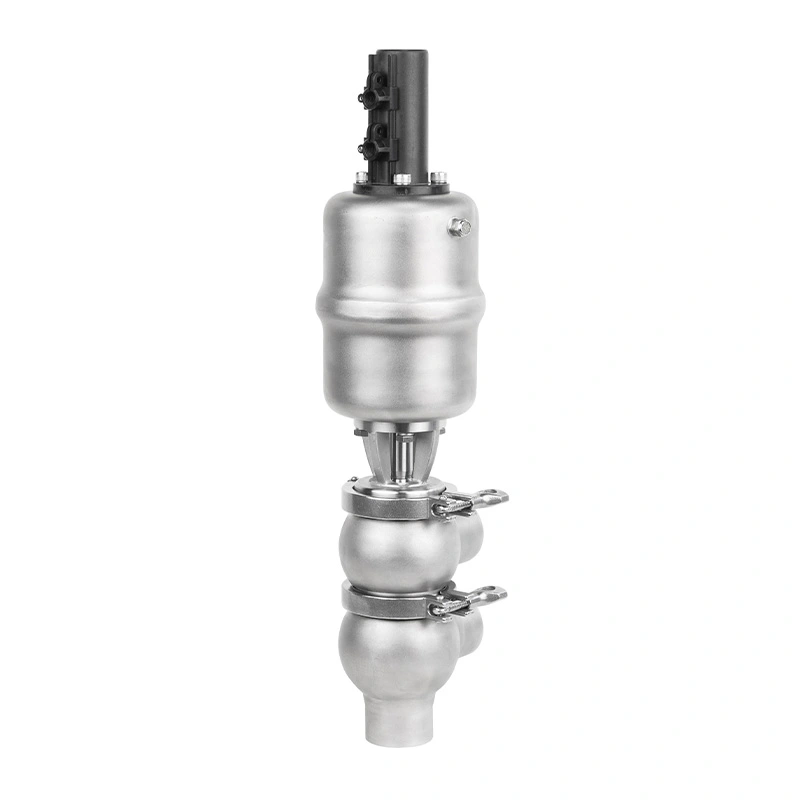

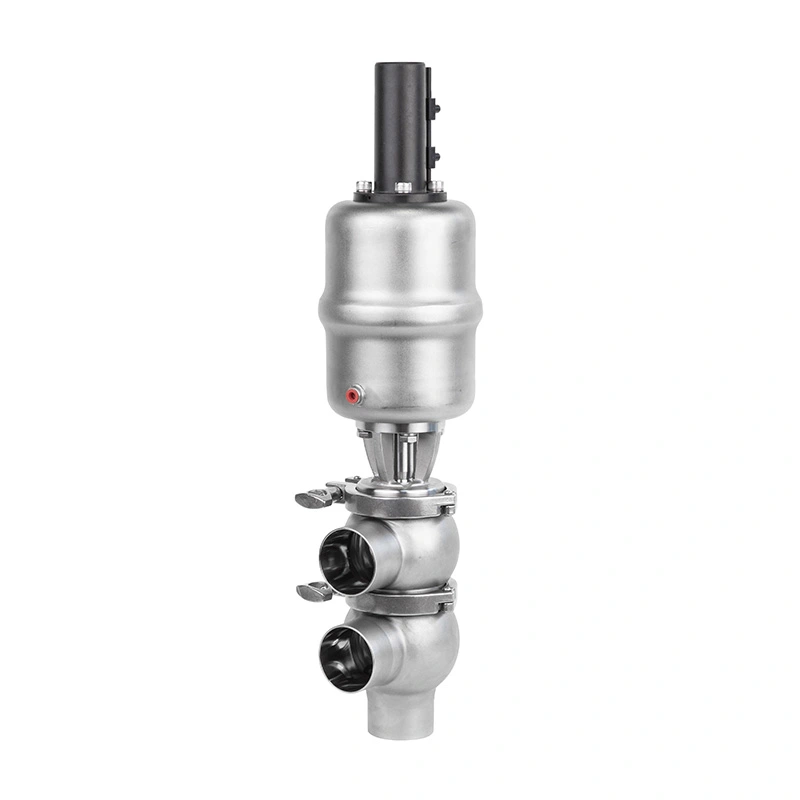

একটি কমপ্যাক্ট একক-সিট কাঠামো সহ, 316L স্টেইনলেস স্টীল পণ্য-যোগাযোগ উপাদান, মসৃণ অভ্যন্তরীণ পৃষ্ঠ এবং ম্যানুয়াল বা বায়ুসংক্রান্ত অপারেশন, AVM স্যানিটারি সিঙ্গেল-সিট শাট-অফ ভালভ একটি বাস্তব সমাধান প্রদান করে খাদ্য, পানীয়, দুগ্ধ, মদ্যপান, ফার্মাসিউটিক্যাল, বায়োটেকনোলজি, প্রসাধনী এবং স্যানিটারিতে স্বাস্থ্যকর তরল বিচ্ছিন্নতা রাসায়নিক প্রক্রিয়াকরণ
এর সিআইপি/এসআইপি-সামঞ্জস্যপূর্ণ নির্মাণ ঘন ঘন ভেঙে ফেলার প্রয়োজনীয়তা হ্রাস করে, যখন এফডিএ-সম্মত সিলিং বিকল্পগুলি এবং স্যানিটারি সংযোগের মান ভালভকে বিভিন্ন স্বাস্থ্যকর প্রক্রিয়াকরণ সিস্টেমে একত্রিত করার অনুমতি দেয়।
AVM সিঙ্গেল-সিট শাট-অফ ভালভ প্রাথমিকভাবে একটি প্রসেস লাইন খোলা বা বন্ধ করার জন্য ডিজাইন করা হয়েছে, যা সহজবোধ্য করে সরঞ্জাম, পাইপলাইন, ট্যাঙ্ক এবং প্রক্রিয়াকরণ বিভাগগুলিকে বিচ্ছিন্ন করার উপায়।
এর সহজ অপারেটিং নীতি এটিকে অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে নির্ভরযোগ্য প্রবাহ বিচ্ছিন্নতা আরও গুরুত্বপূর্ণ জটিল প্রবাহ রাউটিং চেয়ে.
একটি নির্ভুল-মেশিনযুক্ত ভালভ আসন একটি নির্ভরযোগ্য সিলিং তৈরি করতে নির্বাচিত স্যানিটারি সিলের সাথে একসাথে কাজ করে ইন্টারফেস এটি ভালভ বন্ধ থাকা অবস্থায় অবাঞ্ছিত ফুটো কমাতে সাহায্য করে, এমনকি যখন প্রক্রিয়ার অভিজ্ঞতা পরিবর্তন হয় নির্দিষ্ট অপারেটিং সীমার মধ্যে চাপ বা তাপমাত্রায়।
আরও জটিল মাল্টি-সিট ভালভ ব্যবস্থার সাথে তুলনা করে, একক-সিট কাঠামো একটি কমপ্যাক্ট কনফিগারেশন প্রদান করে যেটি ইনস্টল করা এবং বজায় রাখা সহজ।
এটি পাইপলাইনের শাখা, সরঞ্জামের ইনলেট এবং আউটলেট, ট্যাঙ্ক সংযোগ এবং অন্যান্য পয়েন্টে ব্যবহার করা যেতে পারে যেখানে নির্ভরযোগ্য বিচ্ছিন্নতা প্রয়োজন।
অভ্যন্তরীণ প্রবাহের পথটি এমনভাবে তৈরি করা হয়েছে যাতে পণ্যের অবশিষ্টাংশ, পরিষ্কার করার তরল বা অণুজীবের মৃত স্থানগুলিকে কমিয়ে আনা যায়। জমা হতে পারে।
এটি বিশেষভাবে গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিতে যেখানে উত্পাদন ব্যাচগুলি ঘন ঘন পরিবর্তন করা হয় বা যেখানে কঠোর হয়৷ স্বাস্থ্যকর নিয়ন্ত্রণ প্রয়োজন।
অভ্যন্তরীণ পৃষ্ঠের ফিনিস Ra ≤0.4–0.8 μm পর্যন্ত পৌঁছাতে পারে, একটি বিকল্প হিসাবে ইলেক্ট্রোপলিশিং উপলব্ধ। একটি মসৃণ পৃষ্ঠ পণ্যের আনুগত্য কমাতে সাহায্য করে এবং সিআইপি চক্রের সময় আরও কার্যকর পরিষ্কার সমর্থন করে।
ভালভ বডি এবং অভ্যন্তরীণ পণ্য-সংযোগের উপাদানগুলি স্যানিটারি-গ্রেড স্টেইনলেস স্টিল থেকে তৈরি করা হয় ASTM 316L / 1.4404 স্টেইনলেস স্টীল স্বাস্থ্যকর অ্যাপ্লিকেশনের দাবির জন্য উপলব্ধ।
উপাদান সামঞ্জস্যপূর্ণ প্রক্রিয়া মিডিয়া এবং বারবার পরিষ্কার এজেন্ট বিরুদ্ধে জারা প্রতিরোধের প্রদান করে.
ভালভটি 3-A স্যানিটারি স্ট্যান্ডার্ডের জন্য প্রয়োজনীয় স্বাস্থ্যকর প্রক্রিয়াকরণ সিস্টেমের জন্য ডিজাইন করা হয়েছে, যখন উপলব্ধ EPDM, সিলিকন, এবং এফকেএম সিলগুলি এফডিএ-সম্মত উপকরণ ব্যবহার করে।
ফার্মাসিউটিক্যাল, খাদ্য এবং পানীয় অ্যাপ্লিকেশনের জন্য, ক্রেতারা উপযুক্ত কনফিগারেশন নির্বাচন করতে পারেন তাদের নিয়ন্ত্রক এবং প্রক্রিয়া প্রয়োজনীয়তা.
সুবিন্যস্ত অভ্যন্তরীণ কাঠামো সিআইপি অপারেশনের সময় পরিষ্কারের তরলগুলিকে ভালভের মধ্য দিয়ে যেতে দেয়, সাহায্য করে রুটিন disassembly প্রয়োজন ছাড়া অবশিষ্ট পণ্য অপসারণ.
ভালভটি বারবার নির্বীজন চক্রের জন্য কনফিগার করা যেতে পারে, প্রযোজ্য তাপমাত্রা দ্বারা নির্ধারিত নির্বাচিত সীল উপাদান এবং ভালভ কনফিগারেশন.
ভালভ কাঠামো পরিদর্শন এবং প্রতিস্থাপনের জন্য কী পরিধানের উপাদানগুলি অ্যাক্সেস করার অনুমতি দেয়। নিয়মিত সীল পরিদর্শন এটি প্রক্রিয়া নির্ভরযোগ্যতা প্রভাবিত করার আগে পরিধান সনাক্ত করতে সাহায্য করতে পারে.
একটি সাধারণ একক-সিটের কাঠামো, প্রতিস্থাপনযোগ্য সিলিং উপাদান এবং সহজে-অ্যাক্সেস নির্মাণের সমন্বয় সাহায্য করে আরও জটিল ভালভ সমাবেশের তুলনায় রক্ষণাবেক্ষণের সময় হ্রাস করুন।
ম্যানুয়াল অপারেশন পাইপলাইনের জন্য একটি সরল সমাধান প্রদান করে যেখানে অপারেটরদের দ্বারা ভালভ স্যুইচিং করা হয় এবং স্বয়ংক্রিয় নিয়ন্ত্রণের প্রয়োজন নেই।
একটি সাধারণত বন্ধ কনফিগারেশন ভালভকে বন্ধ রাখে যখন বায়ুসংক্রান্ত নিয়ন্ত্রণ প্রয়োগ করা হয় না, এটির জন্য উপযুক্ত করে তোলে প্রক্রিয়া লাইন যেখানে একটি বন্ধ অবস্থান ডিফল্ট অপারেটিং অবস্থা হিসাবে পছন্দ করা হয়।
একটি সাধারণভাবে খোলা কনফিগারেশন ভালভকে সংজ্ঞায়িত ডিফল্ট অবস্থার অধীনে খোলা থাকার অনুমতি দেয় এবং নির্বাচন করা যেতে পারে প্রক্রিয়া নিয়ন্ত্রণ কৌশল অনুযায়ী।
ডাবল-অ্যাক্টিং কনফিগারেশনটি খোলার এবং বন্ধ করার উভয় ক্রিয়াকলাপের জন্য বায়ুসংক্রান্ত নিয়ন্ত্রণ সরবরাহ করে, এটি তৈরি করে নিয়ন্ত্রিত ভালভ আন্দোলনের প্রয়োজন স্বয়ংক্রিয় উত্পাদন সিস্টেমের জন্য উপযুক্ত।
ঐচ্ছিক অবস্থান ফিডব্যাক ইউনিট, কন্ট্রোল টপস, সোলেনয়েড ভালভ এবং বুদ্ধিমান কন্ট্রোলারগুলি AVM ভালভকে অনুমতি দেয় স্বয়ংক্রিয় প্রক্রিয়া নিয়ন্ত্রণ সিস্টেমের সাথে সংযুক্ত করা।

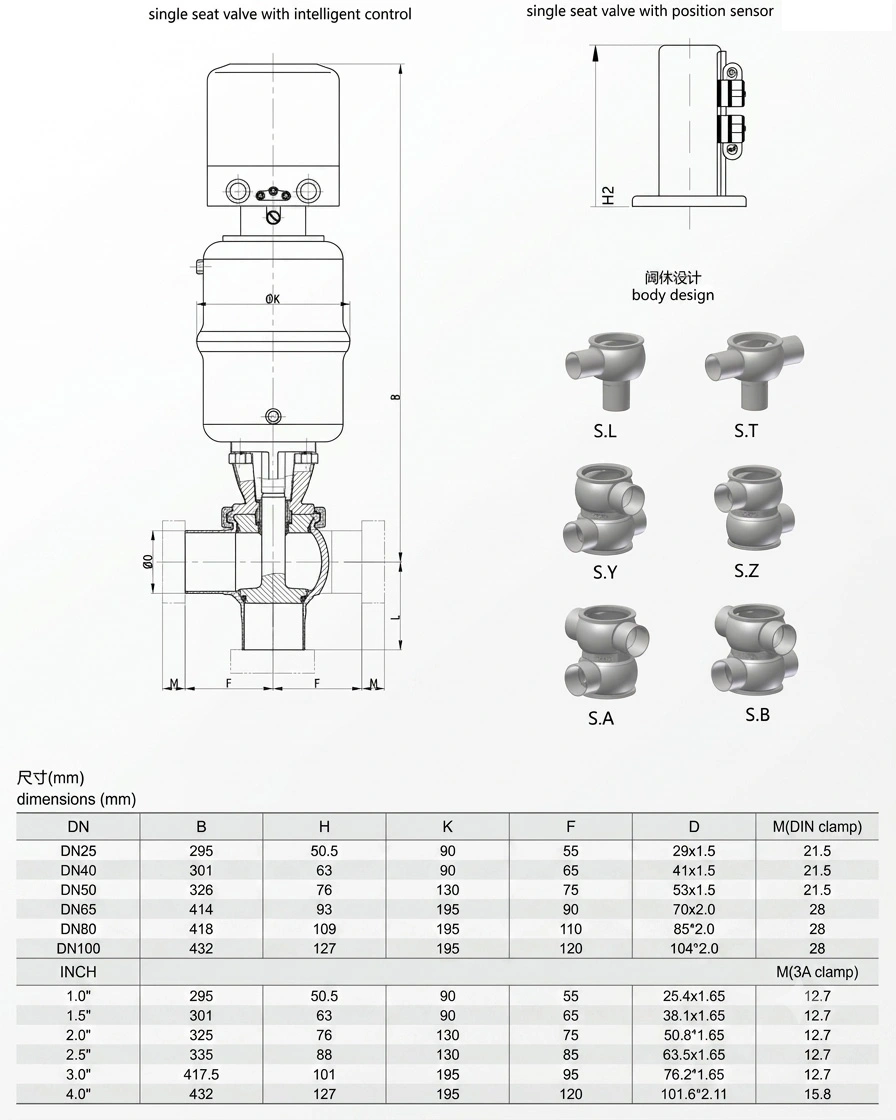

| প্যারামিটার | স্পেসিফিকেশন |
| পণ্য | স্যানিটারি একক-সিট শাট-অফ ভালভ |
| ব্র্যান্ড | এভিএম |
| ভালভ প্রকার | স্যানিটারি শাট-অফ / হাইজেনিক আইসোলেশন ভালভ |
| উপলব্ধ মাপ | DN10–DN100; নির্দিষ্ট স্ট্যান্ডার্ড কনফিগারেশন DN25–DN100 / 2"–4" |
| শরীরের উপাদান | AISI 304 / ASTM 316L স্টেইনলেস স্টিল; 1.4404 |
| অভ্যন্তরীণ উপাদান | যথার্থ-মেশিনযুক্ত স্যানিটারি-গ্রেড স্টেইনলেস স্টীল |
| অভ্যন্তরীণ সারফেস ফিনিশ | Ra ≤0.4–0.8 μm |
| ইলেক্ট্রোপলিশিং | ঐচ্ছিক, Ra ≤0.4 μm |
| সীল উপকরণ | EPDM, PTFE, সিলিকন, FKM |
| সীল সম্মতি | এফডিএ-সম্মত খাদ্য-গ্রেড বিকল্প |
| কাজের চাপ | 10 বার পর্যন্ত, কাস্টমাইজযোগ্য; 5 বার পর্যন্ত স্ট্যান্ডার্ড কনফিগারেশন |
| কাজের তাপমাত্রা | -10°C থেকে 150°C, কনফিগারেশন এবং সিল উপাদানের উপর নির্ভর করে |
| অপারেশন | ম্যানুয়াল / বায়ুসংক্রান্ত |
| সংযোগের ধরন | ক্ল্যাম্প, ওয়েল্ড, থ্রেড, ফ্ল্যাঞ্জ |
| মান | SMS, DIN 11851, ASME BPE, RJT, IDF |
| ঐচ্ছিক আনুষাঙ্গিক | পজিশন ফিডব্যাক ইউনিট, কন্ট্রোল টপ, সোলেনয়েড ভালভ, ইন্টেলিজেন্ট কন্ট্রোলার |
ক্ল্যাম্প সংযোগ দ্রুত ইনস্টলেশন এবং সুবিধাজনক disassembly প্রদান করে, স্যানিটারি প্রক্রিয়াকরণের জন্য উপযুক্ত করে তোলে যে সিস্টেমগুলি ঘন ঘন পরিদর্শন বা রক্ষণাবেক্ষণের প্রয়োজন।
বাট-ঝালাই সংযোগগুলি কম বিচ্ছিন্ন জয়েন্টগুলির সাথে একটি স্থায়ী পাইপলাইন সংযোগ প্রদান করে এবং এর জন্য উপযুক্ত স্বাস্থ্যকর সিস্টেম যেখানে মসৃণ অভ্যন্তরীণ রূপান্তর গুরুত্বপূর্ণ।
থ্রেডেড এবং ফ্ল্যাঞ্জযুক্ত কনফিগারেশনগুলি সামঞ্জস্যপূর্ণ প্রক্রিয়া সরঞ্জাম এবং পাইপলাইন লেআউটগুলির জন্য নির্বাচন করা যেতে পারে যেখানে বিভিন্ন ইনস্টলেশন বা রক্ষণাবেক্ষণ প্রয়োজনীয়তা প্রযোজ্য।
AVM SMS, DIN 11851, ASME সহ সাধারণভাবে ব্যবহৃত স্যানিটারি সংযোগের মান অনুযায়ী ভালভ কনফিগার করতে পারে BPE, RJT, এবং IDF, ক্রেতাদের বিদ্যমান প্রসেস পাইপিংয়ের সাথে ভালভ মেলাতে সাহায্য করে।
AISI 304 উপযুক্ত স্যানিটারি অ্যাপ্লিকেশনের জন্য একটি ব্যবহারিক বিকল্প প্রদান করে, যখন 316L স্টেইনলেস স্টীল পছন্দ করা হয় যেখানে উচ্চ জারা প্রতিরোধের এবং চাহিদা পণ্য-যোগাযোগ অবস্থার প্রয়োজন হয়.
EPDM অনেক জল-ভিত্তিক এবং সাধারণ স্বাস্থ্যকর প্রক্রিয়াকরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত। চূড়ান্ত নির্বাচন ভিত্তিক হওয়া উচিত প্রক্রিয়া মাঝারি এবং পরিস্কার অবস্থার উপর.
সিলিকন উপযুক্ত নমনীয়তা এবং তাপমাত্রা কর্মক্ষমতা প্রয়োজন অ্যাপ্লিকেশনের জন্য নির্বাচন করা যেতে পারে, সাপেক্ষে প্রক্রিয়া সামঞ্জস্য।
FKM অনেক তেল, রাসায়নিক, এবং উচ্চ-তাপমাত্রা প্রয়োগের প্রতিরোধ প্রদান করে। প্রকৃত সঙ্গে সামঞ্জস্যপূর্ণ প্রক্রিয়া এবং পরিষ্কার মিডিয়া নির্বাচন করার আগে নিশ্চিত করা উচিত.
PTFE নির্দিষ্ট করা যেতে পারে যেখানে এর রাসায়নিক প্রতিরোধের এবং তাপমাত্রার বৈশিষ্ট্যগুলি উদ্দেশ্যের জন্য সুবিধাজনক আবেদন
স্টেইনলেস স্টীল উপকরণ এবং প্রাসঙ্গিক উপাদান ডকুমেন্টেশন নির্দিষ্ট ভালভ বিরুদ্ধে চেক করা যেতে পারে কনফিগারেশন
গ্রাহকের পাইপিংয়ের সাথে সামঞ্জস্যতা নিশ্চিত করতে সমালোচনামূলক মাত্রা এবং সংযোগ ইন্টারফেসগুলি পরিদর্শন করা হয় এবং সরঞ্জাম
নির্দিষ্ট পরীক্ষার শর্তে ভালভের যান্ত্রিক অখণ্ডতা যাচাই করার জন্য চাপ পরীক্ষা করা হয়।
চালানের আগে শাট-অফ পারফরম্যান্স যাচাই করতে সিলিং সিস্টেমটি ফুটো হওয়ার জন্য পরীক্ষা করা হয়।
অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠের অবস্থা নির্দিষ্ট ফিনিস প্রয়োজনীয়তা অনুযায়ী পরিদর্শন করা হয়.
ম্যানুয়াল এবং বায়ুসংক্রান্ত কনফিগারেশন ডেলিভারির আগে সঠিক খোলার, বন্ধ এবং অ্যাকুয়েটর অপারেশনের জন্য পরীক্ষা করা হয়।
দুধ, ক্রিম, তরল দুগ্ধজাত দ্রব্য এবং সামঞ্জস্যপূর্ণ পরিষ্কারের লাইনগুলিকে আলাদা করার জন্য ব্যবহৃত হয় যেখানে কঠোর স্বাস্থ্যবিধি এবং ঘন ঘন সিআইপি পরিষ্কার করা প্রয়োজন।
স্বাস্থ্যকর তরল খাদ্য উত্পাদন লাইনের জন্য উপযুক্ত যা প্রক্রিয়াকরণ সরঞ্জাম, ট্যাঙ্ক এবং এ নির্ভরযোগ্য বিচ্ছিন্নতা প্রয়োজন পাইপলাইন বিভাগ।
পণ্য-লাইন বিচ্ছিন্নতা এবং সরঞ্জামের জন্য ভালভটি পানীয়, বিয়ার এবং তরল প্রক্রিয়াকরণ সিস্টেমে ইনস্টল করা যেতে পারে শাটডাউন
সামঞ্জস্যপূর্ণ ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনের জন্য, স্বাস্থ্যকর পৃষ্ঠের ফিনিস, স্যানিটারি নির্মাণ এবং সিআইপি/এসআইপি ক্ষমতা সমর্থন নিয়ন্ত্রিত প্রক্রিয়া পরিবেশ.
কমপ্যাক্ট একক-সিট কনফিগারেশন বায়োটেকনোলজি এবং পরীক্ষাগারে স্বাস্থ্যকর তরল বিচ্ছিন্নতার জন্য ব্যবহার করা যেতে পারে প্রক্রিয়া সরঞ্জাম যেখানে পরিচ্ছন্নতা এবং নিয়ন্ত্রিত প্রবাহ গুরুত্বপূর্ণ।
পরিচ্ছন্ন পণ্য হ্যান্ডলিং এবং নির্ভরযোগ্য পাইপলাইন বিচ্ছিন্নতা প্রয়োজন কসমেটিক তরল প্রক্রিয়াকরণ সিস্টেমের জন্য উপযুক্ত।
বিদ্যমান পাইপের ব্যাস, প্রয়োজনীয় প্রবাহ ক্ষমতা এবং সংযোগের মান অনুযায়ী ভালভ নির্বাচন করুন। এভিএম কনফিগারেশনগুলি একটি বিস্তৃত স্যানিটারি আকারের পরিসর জুড়ে উপলব্ধ।
ভালভ বডি এবং সিল কনফিগারেশন নির্বাচন করার আগে প্রকৃত কাজের চাপ এবং অপারেটিং তাপমাত্রা নিশ্চিত করুন। সর্বাধিক প্রযোজ্য তাপমাত্রা নির্বাচিত উপকরণের উপর নির্ভর করে।
প্রক্রিয়া মাধ্যম, রাসায়নিক পরিষ্কার, জীবাণুমুক্তকরণের শর্ত অনুযায়ী EPDM, PTFE, সিলিকন বা FKM বেছে নিন, এবং প্রত্যাশিত অপারেটিং তাপমাত্রা।
সহজ স্থানীয় বিচ্ছিন্নতা বা বায়ুসংক্রান্ত অপারেশনের জন্য ম্যানুয়াল অপারেশন চয়ন করুন যখন ভালভকে একত্রিত করার প্রয়োজন হয় একটি স্বয়ংক্রিয় উৎপাদন ব্যবস্থা।
প্রয়োজনীয় সংযোগের ধরন এবং মান প্রদান করুন, যেমন ট্রাই-ক্ল্যাম্প, ওয়েল্ড, থ্রেড, ফ্ল্যাঞ্জ, DIN 11851, SMS, IDF, RJT, বা ASME BPE।
একক-সিট কনফিগারেশন একটি বাস্তব সমাধান প্রদান করে যখন প্রাথমিক প্রয়োজন নির্ভরযোগ্য খোলার এবং জটিল মিডিয়া বিচ্ছেদ বা ফ্লো ডাইভারশনের পরিবর্তে বন্ধ করা।
মিনিমাইজড ডেড-লেগ ডিজাইন, মসৃণ অভ্যন্তরীণ ফিনিস এবং সিআইপি/এসআইপি সামঞ্জস্যতা পণ্যের অবশিষ্টাংশ কমাতে সাহায্য করে এবং স্বাস্থ্যকর রক্ষণাবেক্ষণ সহজ করা।
AVM একাধিক বডি ম্যাটেরিয়াল, সিল অপশন, সংযোগ মান, অপারেটিং পদ্ধতি এবং অটোমেশন আনুষাঙ্গিক অফার করে বিভিন্ন প্রক্রিয়াকরণ পরিবেশের সাথে মেলে।
বায়ুসংক্রান্ত অ্যাকুয়েটর, অবস্থান প্রতিক্রিয়া, সোলেনয়েড ভালভ, কন্ট্রোল টপস এবং বুদ্ধিমান কন্ট্রোলারগুলি ভালভকে অনুমতি দেয় আধুনিক স্বয়ংক্রিয় প্রক্রিয়াকরণ সিস্টেমে অন্তর্ভুক্ত করা হবে।
এটি প্রাথমিকভাবে স্বাস্থ্যকর পাইপিং সিস্টেমে একক প্রক্রিয়া প্রবাহ পথকে বিচ্ছিন্ন বা খোলার জন্য ব্যবহৃত হয়। সাধারণ অ্যাপ্লিকেশন সরঞ্জাম বিচ্ছিন্নতা, ট্যাংক সংযোগ, পাইপলাইন বিভাগ, এবং প্রক্রিয়া লাইন বন্ধ অন্তর্ভুক্ত।
একটি একক-সিট শাট-অফ ভালভ প্রধানত সোজা প্রবাহ বিচ্ছিন্নতার জন্য ডিজাইন করা হয়েছে। একটি মিক্সপ্রুফ ভালভ একাধিক ব্যবহার করে দুটি প্রসেস মিডিয়াকে আলাদা করতে এবং ক্রস-দূষণের ঝুঁকি কমাতে সিল করা আসন এবং একটি ফুটো চেম্বার।
হ্যাঁ। স্যানিটারি ডিজাইন সিআইপি পরিষ্কার সমর্থন করে এবং বারবার নির্বীজন চক্রের জন্য কনফিগার করা যেতে পারে নির্বাচিত ভালভ এবং সীল উপকরণ.
316L স্টেইনলেস স্টীল সাধারণত স্বাস্থ্যকর পণ্য-যোগাযোগ অ্যাপ্লিকেশনের চাহিদার জন্য পছন্দ করা হয় কারণ এর জারা প্রতিরোধের এবং স্যানিটারি কর্মক্ষমতা.
হ্যাঁ। AVM সাধারণত বন্ধ, সাধারণত খোলা, এবং ডাবল-অ্যাক্টিং নিউমেটিক অ্যাকুয়েটর কনফিগারেশন প্রদান করে, পাশাপাশি অটোমেশন জিনিসপত্র।
DN25–DN100 এবং 2"–4" সহ স্ট্যান্ডার্ড কনফিগারেশন সহ সামগ্রিক নির্দিষ্ট পরিসর হল DN10–DN100। সঠিক উপলব্ধ আকার নির্বাচিত সংযোগ এবং ভালভ কনফিগারেশন অনুযায়ী নিশ্চিত করা উচিত।
সাধারণ স্পেসিফিকেশন কাস্টমাইজেশন সহ 10 বার পর্যন্ত অনুমতি দেয়, যখন স্ট্যান্ডার্ড কনফিগারেশন 5 পর্যন্ত রেট করা হয় বার নির্বাচিত মডেলের জন্য প্রকৃত চাপ রেটিং নিশ্চিত করা উচিত।
হ্যাঁ। উপলব্ধ বিকল্পগুলির মধ্যে SMS, DIN 11851, ASME BPE, RJT, IDF, সেইসাথে ক্ল্যাম্প, ওয়েল্ড, থ্রেডেড এবং ফ্ল্যাঞ্জ অন্তর্ভুক্ত রয়েছে সংযোগ কনফিগারেশন।
নির্ভরযোগ্য পাইপলাইন আইসোলেশনের জন্য আপনার প্রোডাকশন লাইনের একটি কমপ্যাক্ট, স্বাস্থ্যকর এবং রক্ষণাবেক্ষণযোগ্য সমাধানের প্রয়োজন হলে, AVM স্যানিটারি একক-সিট শাট-অফ ভালভ বিভিন্ন প্রক্রিয়া অবস্থার জন্য একটি নমনীয় কনফিগারেশন প্রদান করে।
আপনার পাইপলাইনের আকার, প্রক্রিয়ার মাধ্যম, চাপ, তাপমাত্রা, সিলের প্রয়োজনীয়তা, সংযোগের মান এবং ম্যানুয়াল AVM পাঠান বা আপনার অ্যাপ্লিকেশনের জন্য উপযুক্ত ভালভ কনফিগারেশন সনাক্ত করতে বায়ুসংক্রান্ত অপারেশন প্রয়োজনীয়তা।
