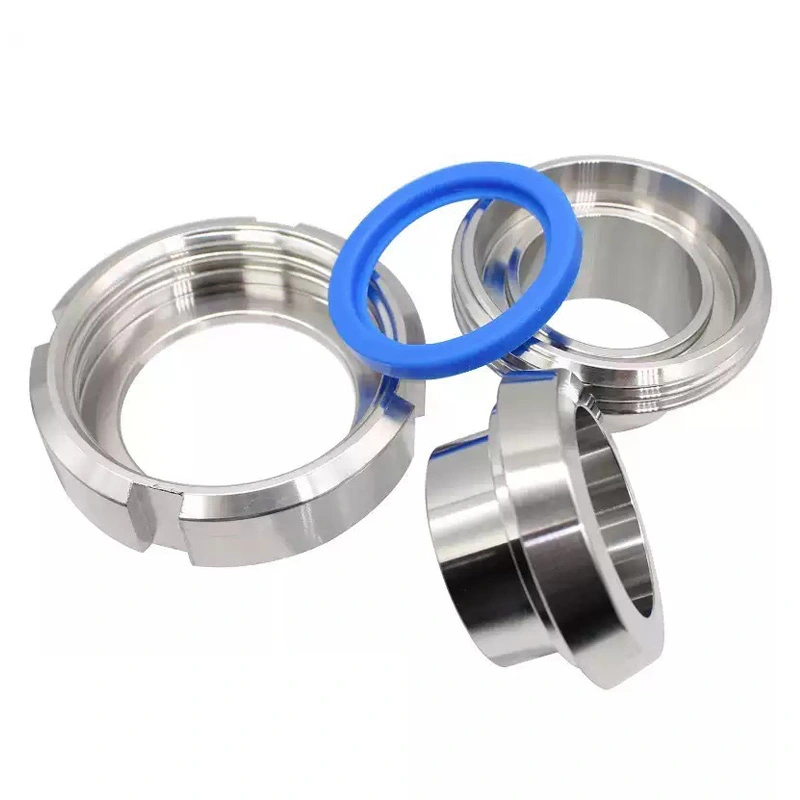

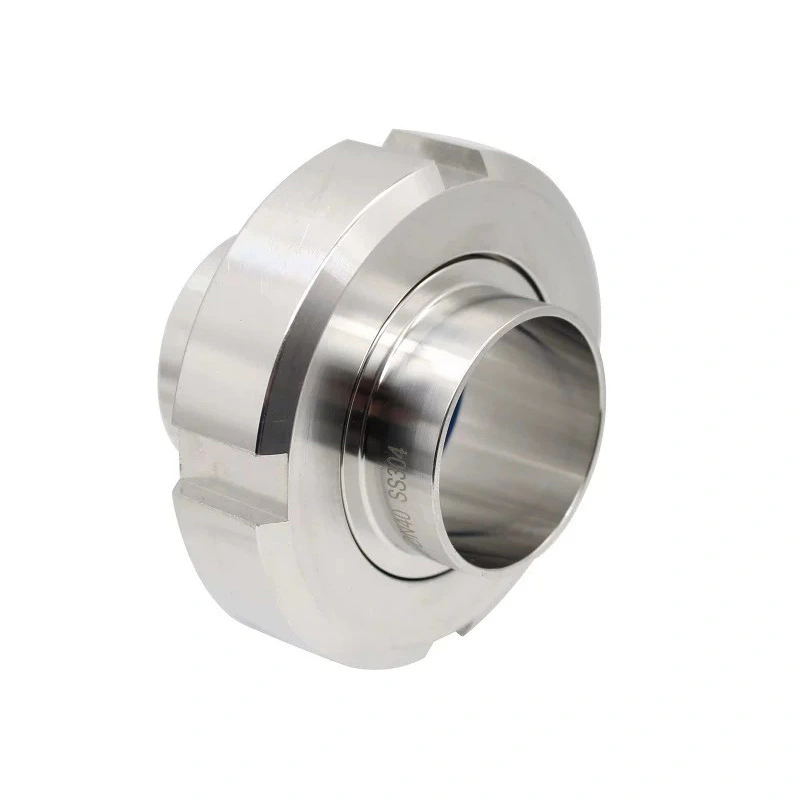

স্বাস্থ্যকর এসএমএস ইউনিয়ন পাইপ ফিটিং

হাইজেনিক এসএমএস ইউনিয়ন পাইপ ফিটিং SUS304 / 1.4301 বা SUS316L / 1.4404 স্টেইনলেস স্টিল থেকে তৈরি করা হয় এবং এসএমএস 1145 হাইজেনিক ইউনিয়নের প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা হয়েছে। যথার্থ-মেশিনযুক্ত সংযোগ এবং সিলিং পৃষ্ঠগুলি সাহায্য করে একটি নির্ভরযোগ্য জয়েন্ট বজায় রাখুন যখন মসৃণ অভ্যন্তরীণ পৃষ্ঠ প্রক্রিয়া লাইনের মধ্যে পণ্য ধারণকে হ্রাস করে।

এভিএম এসএমএস ইউনিয়ন পাইপফিটিং দুগ্ধ, খাদ্য ও পানীয়, মদ্যপান, ফার্মাসিউটিক্যাল, বায়োটেকনোলজি, প্রসাধনী, এবং অন্যান্য স্বাস্থ্যকর তরল প্রক্রিয়াকরণ সিস্টেম, বিশেষ করে যেখানে পরিষ্কারযোগ্যতা এবং সুবিধাজনক পাইপলাইন রক্ষণাবেক্ষণ গুরুত্বপূর্ণ

সংযোগ কাঠামো এবং উপাদান

1. SMS 1145 হাইজেনিক স্ট্যান্ডার্ড

স্যানিটারি পাইপিং সংযোগের জন্য এসএমএস 1145 প্রয়োজনীয়তা অনুসারে ইউনিয়নটি ডিজাইন করা হয়েছে। প্রমিত কাঠামো সংশ্লিষ্ট এসএমএস স্যানিটারি উপাদানগুলির সাথে সামঞ্জস্যতা সহজতর করতে সহায়তা করে এবং প্রকৌশলীদের সেবাযোগ্য নির্মাণের অনুমতি দেয় প্রক্রিয়া পাইপিং সিস্টেম।

ইউনিয়ন বিন্যাসটি পাইপলাইনগুলির জন্য বিশেষভাবে উপযোগী যা সরঞ্জাম প্রতিস্থাপনের জন্য পর্যায়ক্রমে খোলার প্রয়োজন হয়, পরিদর্শন, পরিষ্কার, বা প্রক্রিয়া-লাইন পরিবর্তন।

2. স্টেইনলেস স্টীল বিকল্প

AVM SUS304 / 1.4301 এবং SUS316L / 1.4404 উপাদান বিকল্প প্রদান করে।

SUS304 সাধারণ স্যানিটারি প্রসেসিং অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে স্ট্যান্ডার্ড জারা প্রতিরোধের যথেষ্ট। SUS316L উচ্চতর জারা প্রতিরোধের অফার করে এবং সাধারণত ফার্মাসিউটিক্যাল, বায়োটেকনোলজি, দুগ্ধ এবং আরও চাহিদাপূর্ণ প্রক্রিয়া পরিবেশ।

উপাদান নির্বাচন প্রক্রিয়া মাধ্যম বিবেচনা করা উচিত, রাসায়নিক পরিষ্কার, অপারেটিং তাপমাত্রা, এবং প্রযোজ্য শিল্পের প্রয়োজনীয়তা।

3. ইউনিয়ন সংযোগ কনফিগারেশন

বিভিন্ন ইনস্টলেশন অবস্থার জন্য বিভিন্ন সংযোগ ব্যবস্থা প্রয়োজন। AVM SMS Union Pipefitting হতে পারে থ্রেডেড ইউনিয়ন, ঢালাই ইউনিয়ন, এবং পুরুষ/মহিলা ইউনিয়ন কনফিগারেশনে সরবরাহ করা হয়।

এটি ক্রেতাদের বিদ্যমান পাইপওয়ার্ক, সরঞ্জাম ইন্টারফেস অনুযায়ী সংযোগ কাঠামো নির্বাচন করতে দেয়। ইনস্টলেশন পদ্ধতি, এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা।

সিলিং এবং অভ্যন্তরীণ পৃষ্ঠ

স্যানিটারি ইউনিয়ন নির্বাচন করার সময় সিলিং ইন্টারফেস সবচেয়ে গুরুত্বপূর্ণ বিবেচ্য বিষয়গুলির মধ্যে একটি। AVM এসএমএস ইউনিয়ন ব্যবহার করে নির্ভুল-মেশিনযুক্ত সিলিং পৃষ্ঠ এবং সামঞ্জস্যপূর্ণ স্যানিটারি সিলিং উপকরণ স্বাভাবিক সময়ে ফুটো কমাতে সাহায্য করে অপারেশন

উপলব্ধ সীল উপকরণ EPDM, FKM, PTFE, এবং সিলিকন অন্তর্ভুক্ত, সিলিং কনফিগারেশন নির্বাচন করার অনুমতি দেয় প্রক্রিয়া মাঝারি এবং অপারেটিং শর্ত অনুযায়ী.

স্ট্যান্ডার্ড পৃষ্ঠ ফিনিস হল Ra ≤ 0.8 μm। মসৃণ অভ্যন্তরীণ পৃষ্ঠটি এমন অঞ্চলগুলি হ্রাস করতে সহায়তা করে যেখানে প্রক্রিয়া তরল হতে পারে স্বাস্থ্যকর পাইপিং সিস্টেমে পরিষ্কারের পদ্ধতিগুলি বজায় রাখে এবং সমর্থন করে।

প্রযুক্তিগত হাইলাইট

সমাবেশ এবং রক্ষণাবেক্ষণ

1. দ্রুত পাইপলাইন disassembly

ইউনিয়ন কাঠামো পাইপলাইন না কেটে সংযুক্ত উপাদানগুলিকে আলাদা করার অনুমতি দেয়। এই যখন দরকারী পাম্প, ভালভ, যন্ত্র, ট্যাঙ্ক, বা অন্যান্য প্রক্রিয়া সরঞ্জাম পরিদর্শন বা প্রতিস্থাপন প্রয়োজন।

2. সহজ রক্ষণাবেক্ষণ

নিয়মিত উৎপাদন রক্ষণাবেক্ষণ সহ কারখানাগুলির জন্য, একটি অপসারণযোগ্য ইউনিয়ন সংযোগ জড়িত কাজ কমাতে পারে পাইপিং সিস্টেমের পৃথক বিভাগগুলি অ্যাক্সেস করা।

সংযোগটি সঠিক গ্যাসকেট এবং আঁটসাঁট পদ্ধতি ব্যবহার করে একত্রিত করা উচিত। অতিরিক্ত শক্ত হওয়া উচিত এড়ানো হয়েছে কারণ এটি সিলিং উপাদানগুলিকে ক্ষতি করতে পারে বা সংযোগের কার্যকারিতা প্রভাবিত করতে পারে।

3. সিআইপি এবং এসআইপি সিস্টেমের জন্য উপযুক্ত

হাইজেনিক এসএমএস ইউনিয়ন পাইপ ফিটিং সিআইপি এবং এসআইপি ক্লিনিং ব্যবহার করে স্যানিটারি পাইপিং সিস্টেমে অন্তর্ভুক্ত করা যেতে পারে পদ্ধতি, যদি নির্বাচিত উপাদান এবং সীল প্রকৃত পরিষ্কার রাসায়নিক, তাপমাত্রা, সঙ্গে সামঞ্জস্যপূর্ণ হয় চাপ, এবং নির্বীজন অবস্থার.

স্বাস্থ্যকর নকশা বিবেচনা

স্যানিটারি সংযোগ যান্ত্রিক যোগদানের চেয়ে বেশি প্রদান করতে হবে। তাদের অভ্যন্তরীণ জ্যামিতি, সিলিং গঠন, পৃষ্ঠ ফিনিস, এবং উপাদান নির্বাচন সব প্রভাবিত পরিষ্কার এবং দূষণ নিয়ন্ত্রণ.

AVM হাইজেনিক এসএমএস ইউনিয়ন পাইপ ফিটিং কমাতে একটি মসৃণ অভ্যন্তরীণ প্রবাহ পথ এবং স্টেইনলেস স্টীল নির্মাণ ব্যবহার করে পণ্য ধারণ এবং স্বাস্থ্যকর প্রক্রিয়াকরণ সমর্থন.

ফার্মাসিউটিক্যাল, জৈবপ্রযুক্তি, খাদ্য এবং দুগ্ধ প্রকল্পের জন্য, ক্রেতাদের সম্পূর্ণ পাইপিং সমাবেশ মূল্যায়ন করা উচিত, টিউব, ফিটিংস, গসকেট, ভালভ, ঢালাইয়ের গুণমান এবং পরিষ্কারের পদ্ধতিগুলি মূল্যায়ন করার পরিবর্তে স্বাধীনভাবে ইউনিয়ন।

অ্যাপ্লিকেশন

দুগ্ধ প্রক্রিয়াকরণ

এসএমএস ইউনিয়নগুলি দুধ, ক্রিম, দই এবং অন্যান্য তরল দুগ্ধজাত পণ্যের জন্য ব্যবহৃত দুগ্ধ প্রক্রিয়ার লাইনের জন্য উপযুক্ত। দ অপসারণযোগ্য সংযোগ কাঠামো নিয়মিত পরিদর্শন এবং পরিষ্কারের প্রয়োজন সরঞ্জামের জন্য দরকারী।

খাদ্য এবং পানীয়

ইউনিয়নটি পানীয় উৎপাদন, তরল খাদ্য প্রক্রিয়াকরণ, উপাদান স্থানান্তর এবং স্যানিটারি ইউটিলিটিতে ব্যবহার করা যেতে পারে পাইপিং যেখানে পরিষ্কারযোগ্য সংযোগ প্রয়োজন।

মদ্যপান সিস্টেম

মদ তৈরির সরঞ্জামগুলিতে, ইউনিয়নগুলি বেছে নেওয়ার অনুমতি দেওয়ার সময় ট্যাঙ্ক, পাম্প, ভালভ এবং প্রক্রিয়াজাত পাইপলাইন সংযোগ করতে পারে রক্ষণাবেক্ষণের জন্য উপাদানগুলি সরানো হবে।

ফার্মাসিউটিক্যাল এবং বায়োটেকনোলজি

SUS316L নির্মাণ এবং সামঞ্জস্যপূর্ণ সিলিং উপকরণ ইউনিয়নকে ব্যবহার করা পরিষ্কার প্রক্রিয়া পাইপিংয়ের জন্য উপযুক্ত করে তোলে ফার্মাসিউটিক্যাল এবং বায়োটেকনোলজি সুবিধা। চূড়ান্ত উপাদান এবং পৃষ্ঠের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা উচিত নির্দিষ্ট প্রক্রিয়া স্পেসিফিকেশন।

প্রসাধনী এবং রাসায়নিক প্রক্রিয়াকরণ

ইউনিয়ন প্রসাধনী এবং উপযুক্ত রাসায়নিক পণ্য জন্য স্যানিটারি তরল প্রক্রিয়াকরণ লাইন প্রয়োগ করা যেতে পারে যেখানে জারা প্রতিরোধের, পরিচ্ছন্নতা, এবং রক্ষণাবেক্ষণযোগ্য সংযোগ প্রয়োজন।

সীল উপাদান নির্বাচন

অর্ডার করার আগে প্রকৃত সীল উপাদান প্রক্রিয়া মাঝারি এবং অপারেটিং অবস্থার বিরুদ্ধে নিশ্চিত করা উচিত।

এসএমএস ইউনিয়ন নির্বাচন নির্দেশিকা

1. সঠিক মাপ নির্বাচন করুন

উপলব্ধ পরিসর হল DN10–DN100৷ ইউনিয়নের আকার বিদ্যমান টিউব বা সরঞ্জাম সংযোগের সাথে সঙ্গতিপূর্ণ হওয়া উচিত শুধুমাত্র প্রত্যাশিত প্রবাহ হার অনুযায়ী নির্বাচিত হওয়ার পরিবর্তে।

2. স্টেইনলেস স্টীল গ্রেড চয়ন করুন

SUS304 অনেক সাধারণ স্যানিটারি অ্যাপ্লিকেশনের জন্য উপযুক্ত, যখন SUS316L সাধারণত উচ্চ জারা জন্য পছন্দ করা হয় প্রতিরোধ এবং আরো দাবি স্বাস্থ্যকর প্রক্রিয়া শর্ত.

3. সংযোগের ধরন নিশ্চিত করুন৷

থ্রেডেড, ঢালাই, এবং পুরুষ/মহিলা কনফিগারেশন বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তা পরিবেশন করে। ক্রেতাদের চেক করা উচিত ইউনিয়ন নির্বাচন করার আগে বিদ্যমান পাইপলাইন ইন্টারফেস।

4. সীল নিশ্চিত করুন

EPDM, FKM, PTFE, এবং সিলিকনের বিভিন্ন রাসায়নিক এবং তাপমাত্রা প্রতিরোধের বৈশিষ্ট্য রয়েছে। সীলমোহর হওয়া উচিত প্রকৃত প্রক্রিয়া এবং পরিস্কার অবস্থার উপর ভিত্তি করে নির্বাচিত.

AVM সরবরাহ এবং প্রযুক্তিগত সহায়তা

AVM বিভিন্ন আকার, স্টেইনলেস স্টীল গ্রেড, সংযোগ কনফিগারেশনে স্বাস্থ্যকর এসএমএস ইউনিয়ন পাইপ ফিটিং সরবরাহ করে, এবং স্বাস্থ্যকর প্রক্রিয়া পাইপিং প্রকল্পের জন্য সিলিং উপকরণ।

একটি উদ্ধৃতি অনুরোধ করার সময়, ক্রেতারা DN আকার, উপাদান গ্রেড, সংযোগের ধরন, সীল উপাদান প্রদান করতে পারেন, পরিমাণ, পৃষ্ঠ ফিনিস, এবং আবেদন.

দুগ্ধ, খাদ্য, পানীয়, ফার্মাসিউটিক্যাল, বায়োটেকনোলজি, প্রসাধনী এবং অন্যান্য পরিষ্কার-প্রক্রিয়া প্রকল্পের জন্য, AVM নিশ্চিত করতে পারে নির্দিষ্ট অর্ডার প্রয়োজনীয়তা অনুযায়ী উপযুক্ত কনফিগারেশন এবং উপলব্ধ প্রযুক্তিগত ডকুমেন্টেশন।

FAQ

1. AVM SMS ইউনিয়ন কোন মান অনুসরণ করে?

পণ্যটি এসএমএস 1145 হাইজেনিক ইউনিয়নের প্রয়োজনীয়তা অনুসারে ডিজাইন করা হয়েছে এবং এটি সামঞ্জস্যপূর্ণ স্যানিটারি জন্য উদ্দেশ্যে করা হয়েছে প্রক্রিয়া পাইপিং সিস্টেম।

2. কি উপকরণ পাওয়া যায়?

মানক উপাদান বিকল্পগুলি হল SUS304 / 1.4301 এবং SUS316L / 1.4404৷ উপযুক্ত গ্রেড নির্বাচন করতে হবে প্রক্রিয়া মাঝারি এবং জারা প্রয়োজনীয়তা অনুযায়ী.

3. কি মাপ পাওয়া যায়?

প্রমিত আকার পরিসীমা হল DN10 থেকে DN100। প্রয়োজনীয় আকার বিদ্যমান স্যানিটারি টিউব সঙ্গে মিলিত করা উচিত এবং সরঞ্জাম সংযোগ।

4. কি সীল উপকরণ সরবরাহ করা যেতে পারে?

উপলব্ধ বিকল্পগুলির মধ্যে রয়েছে EPDM, FKM, PTFE, এবং সিলিকন। সঠিক উপাদান প্রক্রিয়া মাধ্যমের উপর নির্ভর করে, তাপমাত্রা, চাপ, রাসায়নিক পরিষ্কার, এবং জীবাণুমুক্ত অবস্থা।

5. এসএমএস ইউনিয়ন কি সিআইপি এবং এসআইপির জন্য উপযুক্ত?

হ্যাঁ। ইউনিয়নকে সিআইপি/এসআইপি-সামঞ্জস্যপূর্ণ স্যানিটারি সিস্টেমে অন্তর্ভুক্ত করা যেতে পারে, শর্ত থাকে যে নির্বাচিত সিলিং উপাদান এবং সম্পূর্ণ সংযোগ সমাবেশ প্রকৃত পরিষ্কার এবং নির্বীজন অবস্থার জন্য উপযুক্ত.

6. একটি ঢালাই সংযোগ এবং একটি ইউনিয়ন সংযোগ মধ্যে পার্থক্য কি?

একটি ঢালাই সংযোগ একটি স্থায়ী পাইপ জয়েন্ট তৈরি করে, যখন একটি ইউনিয়ন একটি অপসারণযোগ্য সংযোগ প্রদান করে। এসএমএস ইউনিয়ন হয় বিশেষত দরকারী যেখানে সরঞ্জাম বা পাইপলাইন বিভাগগুলি নিয়মিত পরিদর্শন, প্রতিস্থাপন বা বিচ্ছিন্ন করা প্রয়োজন।

7. ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনের জন্য SUS316L কি প্রয়োজনীয়?

প্রতিটি ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনের জন্য একই উপাদান কনফিগারেশন প্রয়োজন হয় না। যাইহোক, SUS316L সাধারণত নির্বাচিত হয় স্বাস্থ্যকর এবং জারা-সংবেদনশীল প্রক্রিয়া পরিবেশের দাবি করার জন্য। চূড়ান্ত উপাদান গ্রেড নির্ধারণ করা উচিত প্রক্রিয়া স্পেসিফিকেশন অনুযায়ী।

8. কি পৃষ্ঠ ফিনিস উপলব্ধ?

স্ট্যান্ডার্ড পৃষ্ঠ ফিনিস হল Ra ≤ 0.8 μm। একটি প্রকল্পের একটি ভিন্ন পৃষ্ঠের স্পেসিফিকেশন প্রয়োজন হলে, এটি হওয়া উচিত উত্পাদনের আগে AVM দিয়ে নিশ্চিত করা হয়েছে।

9. উৎপাদন সীসা সময় কি?

প্রমিত উৎপাদন লিড টাইম 7-10 দিন। প্রকৃত সময়সূচী অর্ডার পরিমাণ, উপাদান প্রাপ্যতা উপর নির্ভর করে, পণ্য স্পেসিফিকেশন, এবং কাস্টমাইজেশন প্রয়োজনীয়তা. অর্ডার করার আগে জরুরী অর্ডারগুলি AVM দিয়ে নিশ্চিত করা উচিত।

10. পেমেন্ট শর্তাবলী কি?

স্ট্যান্ডার্ড শর্তাবলী টি/টি বা এল/সি দ্বারা চালানের আগে 30% আমানত এবং 70% ব্যালেন্স। ছোট-মূল্যের অর্ডার দিতে হবে উত্পাদনের আগে সম্পূর্ণরূপে।

11. কিভাবে এসএমএস ইউনিয়ন রপ্তানির জন্য প্যাকেজ করা হয়?

পণ্যগুলি আন্তর্জাতিক পরিবহনের জন্য কাগজ এবং কাঠের ক্ষেত্রে নিরাপদে প্যাক করা হয়। প্যাকেজিং ব্যবস্থা অর্ডার পরিমাণ এবং শিপিং প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা যেতে পারে।
