থ্রি-পিস নির্মাণ স্যানিটারি স্টেইনলেস স্টীল ম্যানুয়াল 3-পিস বাটারফ্লাইতে সুবিধাজনক অ্যাক্সেস সরবরাহ করে ভালভ বডি এবং অভ্যন্তরীণ সিলিং উপাদান, যা পরিদর্শন, পরিষ্কার, সীল প্রতিস্থাপন এবং রুটিনের জন্য দরকারী রক্ষণাবেক্ষণ স্টেইনলেস স্টিলের নির্মাণ এবং স্যানিটারি সংযোগের বিকল্পগুলি ভালভটিকে পরিষ্কারের জন্য উপযুক্ত করে তোলে প্রক্রিয়াকরণ পরিবেশ যেখানে স্বাস্থ্যবিধি এবং নির্ভরযোগ্য অপারেশন গুরুত্বপূর্ণ।
ভালভটি সাধারণত ফার্মাসিউটিক্যাল, জৈবপ্রযুক্তি, খাদ্য ও পানীয়, দুগ্ধ, প্রসাধনী এবং অন্যান্য স্যানিটারিতে ব্যবহৃত হয় তরল স্থানান্তর, লাইন বিচ্ছিন্নতা, নিষ্কাশন, এবং প্রবাহ সমন্বয়ের জন্য প্রক্রিয়াকরণ সিস্টেম।
থ্রি-পিস নির্মাণের সময় ভালভ বডি এবং অভ্যন্তরীণ উপাদানগুলি আরও সুবিধাজনকভাবে অ্যাক্সেস করার অনুমতি দেয় রক্ষণাবেক্ষণ বিচ্ছিন্ন করা আরও কঠিন কাঠামোর সাথে তুলনা করে, এই কনফিগারেশনটি উপযুক্ত প্রক্রিয়াকরণ লাইন নিয়মিত পরিদর্শন প্রয়োজন, পরিষ্কার, বা sealing উপাদান প্রতিস্থাপন.
ম্যানুয়াল লকিং হ্যান্ডেলটি সংকুচিত বাতাসের প্রয়োজন ছাড়াই ভালভের অবস্থানের উপর সরাসরি নিয়ন্ত্রণ সরবরাহ করে, বৈদ্যুতিক তারের, বা বায়ুসংক্রান্ত নিয়ন্ত্রণ সরঞ্জাম। অপারেটর সম্পূর্ণরূপে খোলা, সম্পূর্ণরূপে বন্ধ, বা মধ্যবর্তী নির্বাচন করতে পারেন প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী অবস্থান.
ভালভ স্বাস্থ্যকর প্রক্রিয়া অ্যাপ্লিকেশনের জন্য উপযুক্ত স্টেইনলেস স্টীল উপাদান ব্যবহার করে নির্মিত হয়. মসৃণ অভ্যন্তরীণ কাঠামো মিডিয়া জমা কমাতে সাহায্য করে এবং স্যানিটারি পাইপিং সিস্টেমে সহজে পরিষ্কার করতে সহায়তা করে।
স্যানিটারি স্টেইনলেস স্টিল ম্যানুয়াল 3-পিস বাটারফ্লাই ভালভ একটি কোয়ার্টার-টার্ন অপারেটিং মেকানিজম ব্যবহার করে। ঘোরানো হ্যান্ডেল প্রজাপতি ডিস্ককে আনুমানিক 90° ড্রাইভ করে, অপারেটরকে খোলা এবং বন্ধের মধ্যে স্যুইচ করতে দেয় অবস্থান বা একটি মধ্যবর্তী অবস্থানে প্রবাহ উত্তরণ সামঞ্জস্য.
AVM বিভিন্ন পাইপিং লেআউট, ক্ল্যাম্প, ওয়েল্ডিং সহ মিটমাট করার জন্য বিভিন্ন সংযোগ কনফিগারেশন প্রদান করে। থ্রেডেড, এবং তিন টুকরা সংযোগ. বিদ্যমান অনুযায়ী বিভিন্ন মাত্রিক মান নির্বাচন করা যেতে পারে প্রক্রিয়া পাইপলাইন।
ম্যানুয়াল বাটারফ্লাই ভালভ একটি অভ্যন্তরীণ ডিস্কের ঘূর্ণনের মাধ্যমে প্রক্রিয়া মিডিয়াকে নিয়ন্ত্রণ করে।
যখন হ্যান্ডেলটি ডিস্কটিকে ঘোরায় যাতে এটি পাইপলাইনের সাথে সারিবদ্ধ হয়, ভালভটি খোলা অবস্থানে থাকে এবং মিডিয়া মাধ্যমে পাস করার অনুমতি দেয়. ডিস্ক প্রবাহ দিক থেকে দূরে ঘোরানো হিসাবে, উপলব্ধ প্রবাহ এলাকা হ্রাস পায় এবং প্রবাহ সামঞ্জস্য করা যায়। যখন ডিস্কটি বন্ধ অবস্থানে পৌঁছায়, তখন এটি সিলিংয়ের বিরুদ্ধে চাপ দেয় পাইপলাইন বিচ্ছিন্ন করার জন্য কাঠামো।
লকিং মেকানিজম অপারেশন চলাকালীন নির্বাচিত অবস্থান বজায় রাখতে সাহায্য করে, ফলে অনাকাঙ্ক্ষিত আন্দোলন হ্রাস করে কম্পন বা স্বাভাবিক প্রক্রিয়া অবস্থা।
ম্যানুয়াল সংস্করণটি প্রক্রিয়া লাইনের জন্য বিশেষভাবে উপযুক্ত যেখানে অপারেটরদের ভালভ এবং সরাসরি অ্যাক্সেসের প্রয়োজন স্বয়ংক্রিয় কর্মের প্রয়োজন নেই।
হ্যান্ডেলটি সরঞ্জাম রক্ষণাবেক্ষণ, প্রক্রিয়া সমন্বয়, পরিষ্কার, নিষ্কাশন বা লাইনের সময় বিচ্ছিন্নতার জন্য ব্যবহার করা যেতে পারে সুইচিং যেহেতু ভালভ একটি বাহ্যিক বায়ুসংক্রান্ত সরবরাহের প্রয়োজন হয় না, এটির ইনস্টলেশন তুলনামূলকভাবে সহজবোধ্য এবং পাইপলাইনের চারপাশে অক্জিলিয়ারী উপাদানের সংখ্যা কমাতে পারে।
অনেকগুলি পৃথক স্যানিটারি ভালভ সহ সুবিধাগুলির জন্য, ম্যানুয়াল কনফিগারেশনটি এমন জায়গায়ও ব্যবহার করা যেতে পারে যেখানে ঘন ঘন দূরবর্তী অপারেশন প্রয়োজন হয় না.
ভালভ ফার্মাসিউটিক্যাল লিকুইড ট্রান্সফার লাইন, বাফার প্রস্তুতি সিস্টেম, বায়োপ্রসেস সরঞ্জামে ইনস্টল করা যেতে পারে, জীবাণুমুক্ত প্রক্রিয়া পাইপিং, উচ্চ-বিশুদ্ধতা তরল সিস্টেম, এবং পরিষ্কার ইউটিলিটি লাইন যেখানে স্বাস্থ্যকর অপারেশন এবং নির্ভরযোগ্য ম্যানুয়াল আইসোলেশন প্রয়োজন.
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে দুগ্ধ প্রক্রিয়াকরণ, দুধ এবং দই উত্পাদন, পানীয় উত্পাদন, জুস প্রক্রিয়াকরণ, খাদ্য উপাদান স্থানান্তর, মদ্যপান সিস্টেম, এবং তরল খাদ্য প্রক্রিয়াকরণ পাইপলাইন.
ভালভ শ্যাম্পু, লোশন, ক্রিম, প্রসাধনী জন্য ব্যবহৃত তরল এবং আধা-তরল পণ্য স্থানান্তর সিস্টেমের জন্য উপযুক্ত উপাদান, এবং অন্যান্য ব্যক্তিগত যত্ন পণ্য।
এটি স্যানিটারি জলের লাইন, পরিষ্কারের ব্যবস্থা, প্রক্রিয়া স্কিড, স্টোরেজ এবং স্থানান্তর সরঞ্জামগুলিতেও ব্যবহার করা যেতে পারে এবং অন্যান্য স্বাস্থ্যকর পাইপিং অ্যাপ্লিকেশনের জন্য ম্যানুয়াল প্রবাহ নিয়ন্ত্রণ বা শাট-অফ প্রয়োজন।
ভালভটিতে একটি তিন-পিস স্টেইনলেস স্টিল ভালভ বডি, প্রজাপতি ডিস্ক, ভালভ শ্যাফ্ট, সিলিং উপাদান এবং ম্যানুয়াল লকিং হ্যান্ডেল। মডুলার শরীরের গঠন পরিদর্শনের জন্য অভ্যন্তরীণ ভালভ উপাদান অ্যাক্সেস প্রদান করে এবং রক্ষণাবেক্ষণ।
বিভিন্ন সংযোগ কনফিগারেশন বাতা, ঢালাই সহ পাইপলাইন নকশা অনুযায়ী নির্বাচন করা যেতে পারে, থ্রেডেড, এবং থ্রি-পিস স্যানিটারি সংযোগ।
| আইটেম | স্পেসিফিকেশন |
| পণ্যের ধরন | স্যানিটারি স্টেইনলেস স্টীল ম্যানুয়াল 3-পিস বাটারফ্লাই ভালভ |
| ভালভ গঠন | থ্রি-পিস বাটারফ্লাই ভালভ |
| অপারেশন | ম্যানুয়াল |
| উপাদান | স্টেইনলেস স্টীল |
| নিয়ন্ত্রণ পদ্ধতি | ম্যানুয়াল লকিং হ্যান্ডেল |
| ঘূর্ণন কোণ | 90° |
| সংযোগের ধরন | ক্ল্যাম্প/ওয়েল্ডিং/থ্রেডেড/থ্রি-পিস |
| সংযোগ মান | ডিআইএন/এসএমএস/3-এ/আইএসও |
| আবেদন | স্বাস্থ্যকর তরল শাট-অফ এবং প্রবাহ সামঞ্জস্য |
| উপযুক্ত শিল্প | ফার্মাসিউটিক্যাল / জৈবপ্রযুক্তি / খাদ্য ও পানীয় / দুগ্ধ / প্রসাধনী |

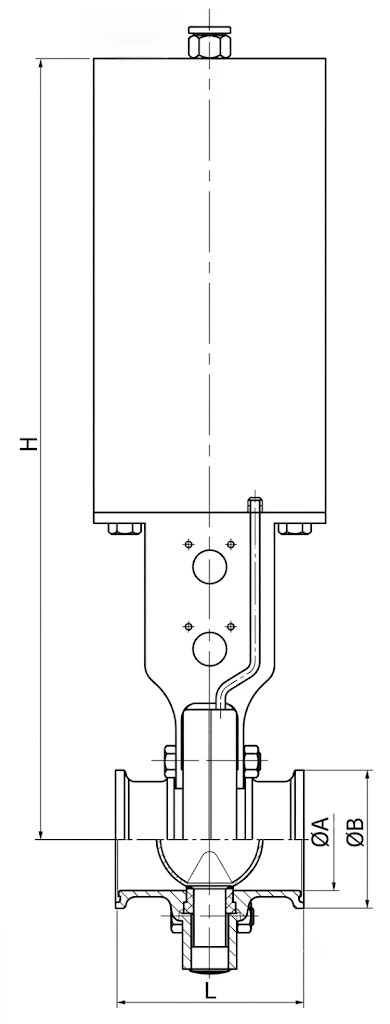

| আকার | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| আকার | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1.5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2.5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

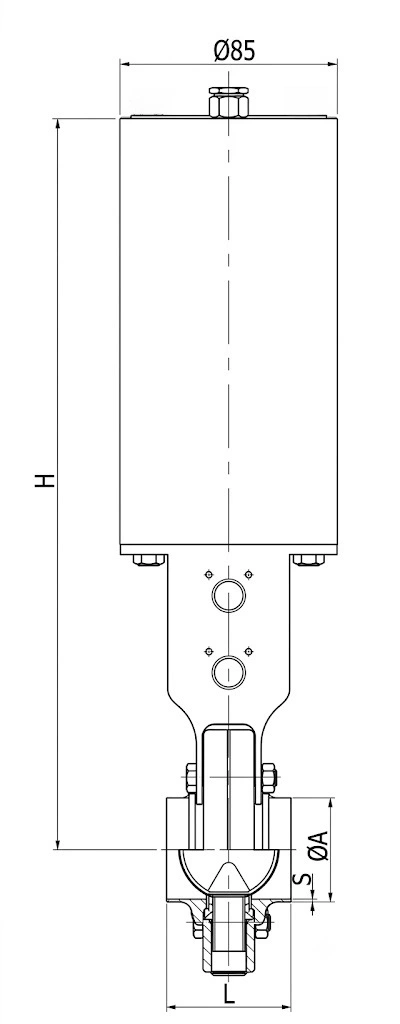

| আকার | A | S | L | H |
| DN20 | 22 | 23 | 1.5 | 44 |
| DN25 | 28 | 29 | 1.5 | 44 |
| DN32 | 34 | 35 | 1.5 | 48 |
| DN40 | 40 | 41 | 1.5 | 48 |
| DN50 | 52 | 53 | 1.5 | 48 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| আকার | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1.5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2.5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| আকার | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |

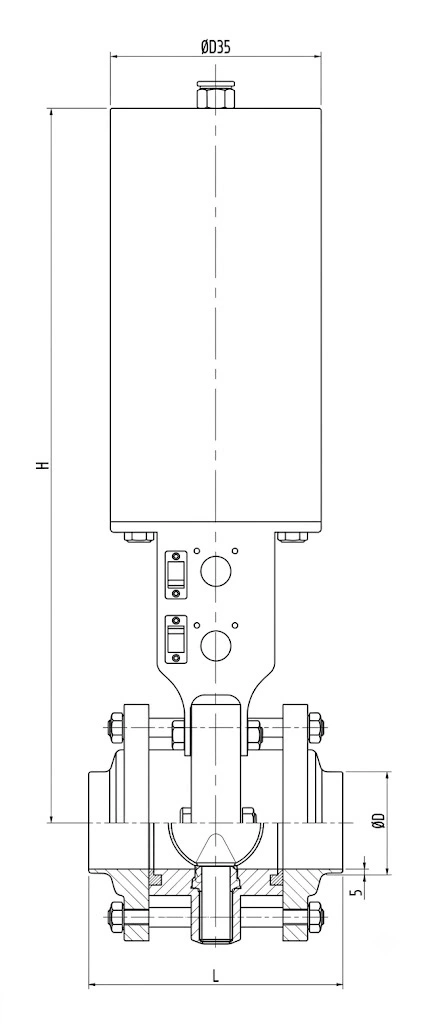

| আকার | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
AVM স্যানিটারি স্টেইনলেস স্টীল ম্যানুয়াল 3-পিস বাটারফ্লাই ভালভ সরাসরি যান্ত্রিক ক্রিয়াকলাপকে সংযুক্ত করে রক্ষণাবেক্ষণ-অভিগম্য থ্রি-পিস নির্মাণ। এটি স্যানিটারি পাইপলাইনের জন্য উপযুক্ত যেখানে অপারেটরদের প্রয়োজন সহজবোধ্য ভালভ অবস্থান, নির্ভরযোগ্য বিচ্ছিন্নতা এবং অভ্যন্তরীণ উপাদানগুলিতে সুবিধাজনক অ্যাক্সেস।
বিদ্যমান ক্ল্যাম্প, ঢালাই করা, থ্রেডেড এবং থ্রি-পিস কনফিগারেশনগুলি বিদ্যমানের সাথে মেলে তখন নমনীয়তা প্রদান করে স্যানিটারি পাইপিং সিস্টেম। এর ম্যানুয়াল অপারেটিং পদ্ধতিটি সংকুচিত বায়ু এবং বায়ুসংক্রান্ত প্রয়োজনীয়তাও দূর করে ইনস্টলেশন পয়েন্টে আনুষাঙ্গিক নিয়ন্ত্রণ করুন যেখানে স্বয়ংক্রিয় অপারেশন অপ্রয়োজনীয়।
প্রমিত উৎপাদন লিড টাইম 2-4 সপ্তাহ। প্রকৃত সময়সূচী অর্ডার পরিমাণ, ভালভ নির্দিষ্টকরণের উপর নির্ভর করে, সংযোগের ধরন, এবং উপাদানের প্রাপ্যতা। অর্ডার করার আগে জরুরী প্রয়োজনীয়তা AVM এর সাথে নিশ্চিত করা উচিত।
স্ট্যান্ডার্ড পেমেন্ট শর্তাবলী হল 30% ডিপোজিট এবং বাকি 70% T/T বা L/C দ্বারা চালানের আগে পরিশোধ করা হয়। ছোট-মান অর্ডার উত্পাদন আগে সম্পূর্ণ অর্থপ্রদান প্রয়োজন হতে পারে.
ভালভ আন্তর্জাতিক পরিবহনের জন্য উপযুক্ত কাগজ এবং কাঠের ক্ষেত্রে নিরাপদে প্যাক করা হয়। প্যাকেজিং সাহায্য করে হ্যান্ডলিং এবং চালানের সময় স্টেইনলেস স্টিলের বডি, সংযোগের শেষ, হ্যান্ডেল এবং সিলিং উপাদানগুলিকে রক্ষা করুন।
