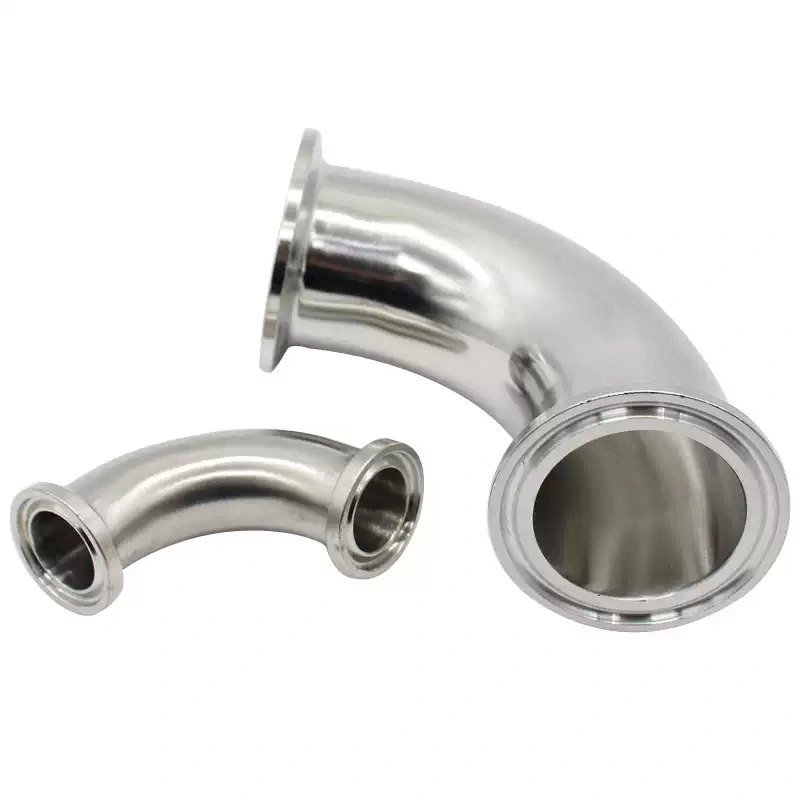

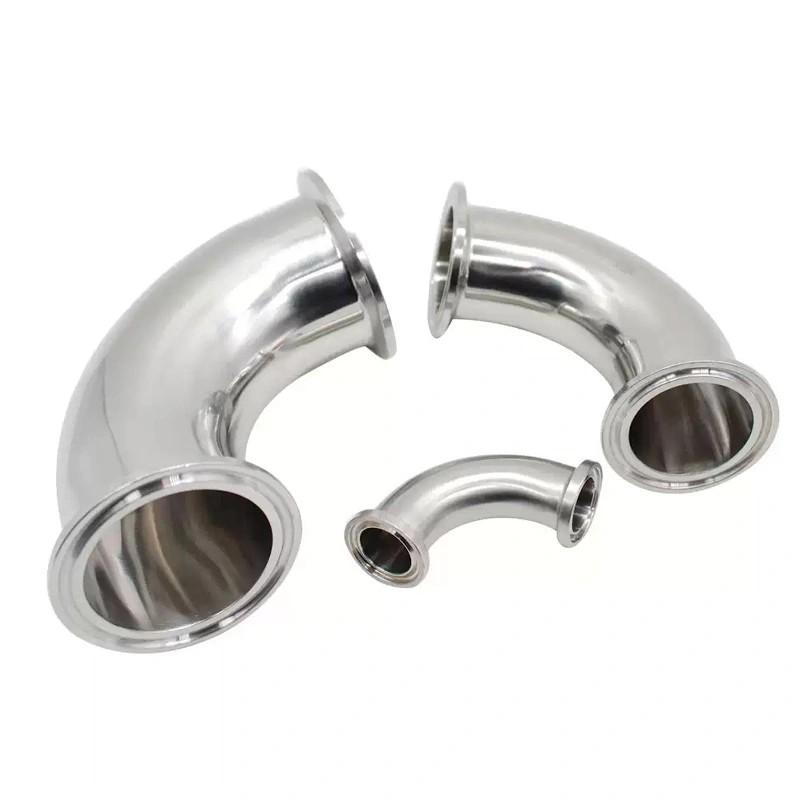

ডিআইএন 11852 হাইজেনিক ফিটিং এবং ডিআইএন 11850 টিউব সিরিজের উপর ভিত্তি করে, হাইজিনিক স্টেইনলেস স্টিল ডিআইএন কনুই এবং টিউব পরিসর 45° কনুই, 90° কনুই, এবং 180° রিটার্ন বেন্ড, বাট ওয়েল্ড, ডিআইএন ক্ল্যাম্প এবং ডিআইএন থ্রেডেড সংযোগ সহ বিকল্প মসৃণ অভ্যন্তরীণ বোর পণ্য জমা কমাতে সাহায্য করে এবং দক্ষ পরিষ্কার এবং নিষ্কাশন সমর্থন করে রুটিন প্রক্রিয়া অপারেশন সময়।
উচ্চতর পৃষ্ঠের পরিচ্ছন্নতা প্রয়োজন এমন সিস্টেমের জন্য, অভ্যন্তরীণ পৃষ্ঠের ফিনিস অর্জনের জন্য ইলেক্ট্রোপলিশিং উপলব্ধ Ra ≤ 0.4 μm. ফিটিংগুলি সিআইপি/এসআইপি-সামঞ্জস্যপূর্ণ পাইপিং সিস্টেমের সাথেও একত্রিত করা যেতে পারে সম্পূর্ণ প্রক্রিয়া ইনস্টলেশনের প্রয়োজনীয়তা।
AVM স্বাস্থ্যকর কনুই এবং টিউব পরিসর ধারাবাহিকভাবে ইনস্টলেশন সমর্থন করার জন্য DIN মাত্রিক প্রয়োজনীয়তা অনুসরণ করে সামঞ্জস্যপূর্ণ স্যানিটারি পাইপিং উপাদান। DIN 11852 ফিটিংগুলি DIN 11850 টিউব সিরিজের সাথে মিলিত হতে পারে, ক্রেতাদের সাহায্য করে স্যানিটারি প্রক্রিয়া পাইপলাইন ডিজাইন বা প্রসারিত করার সময় উপাদান নির্বাচন সহজ করুন।
SUS304 / 1.4301 সাধারণ স্যানিটারি অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে ভাল জারা প্রতিরোধের এবং যান্ত্রিক কর্মক্ষমতা প্রয়োজন হয়। SUS316L / 1.4404 উচ্চ জারা প্রতিরোধের প্রদান করে এবং এর জন্য আরও উপযুক্ত ফার্মাসিউটিক্যাল, জৈবপ্রযুক্তি, উচ্চ-বিশুদ্ধতা, এবং রাসায়নিকভাবে চাহিদা সম্পন্ন প্রক্রিয়া পরিবেশ।
বিভিন্ন পাইপ লেআউটের জন্য বিভিন্ন ফিটিং কনফিগারেশন প্রয়োজন। AVM ধীরে ধীরে দিকনির্দেশের জন্য 45° কনুই প্রদান করে পরিবর্তন, স্ট্যান্ডার্ড ডান-কোণ রাউটিং এর জন্য 90° কনুই এবং কমপ্যাক্ট U-আকৃতির পাইপিংয়ের জন্য 180° রিটার্ন বাঁক ব্যবস্থা
সংযোগের বিকল্পগুলির মধ্যে রয়েছে বাট ওয়েল্ড, ডিআইএন ক্ল্যাম্প এবং ডিআইএন থ্রেডেড সংযোগ, যা ফিটিংস নির্বাচন করার অনুমতি দেয় ইনস্টলেশন পদ্ধতি, রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং বিদ্যমান পাইপিং কনফিগারেশন অনুযায়ী।
স্যানিটারি ফিটিং এর অভ্যন্তরীণ পৃষ্ঠের অবস্থা সরাসরি পরিষ্কারের দক্ষতা এবং পণ্য ধারণকে প্রভাবিত করে। এভিএম হাইজেনিক স্টেইনলেস স্টীল ডিআইএন কনুই এবং টিউব পৃষ্ঠের অনিয়ম কমাতে একটি মসৃণ অভ্যন্তরীণ বোর ব্যবহার করে যেখানে প্রক্রিয়া মিডিয়া জমা হতে পারে.
স্ট্যান্ডার্ড সারফেস ফিনিস হল Ra ≤ 0.8 μm, যখন ইলেক্ট্রোপলিশিং Ra ≤ 0.4 μm এর অভ্যন্তরীণ ফিনিস প্রদান করতে পারে যখন একটি মসৃণ পৃষ্ঠ প্রয়োজন।
কম-মৃত-স্থান নির্মাণ সহজ পরিষ্কার এবং নিষ্কাশন সমর্থন করে এবং প্রক্রিয়া সিস্টেমে ব্যবহার করা যেতে পারে সিআইপি এবং এসআইপি পদ্ধতি অন্তর্ভুক্ত করা। প্রকৃত পরিষ্কার এবং নির্বীজন অবস্থা অনুযায়ী মূল্যায়ন করা উচিত সম্পূর্ণ পাইপিং সিস্টেম এবং প্রক্রিয়া মিডিয়াতে।
| আইটেম | স্পেসিফিকেশন |
| পণ্যের ধরন | স্বাস্থ্যকর স্টেইনলেস স্টীল DIN কনুই এবং টিউব |
| মানানসই মান | DIN 11852 |
| টিউব স্ট্যান্ডার্ড | DIN 11850 |
| উপাদান | SUS304 / 1.4301, SUS316L / 1.4404 |
| উপলব্ধ কোণ | 45°, 90°, 180° |
| বেন্ড ব্যাসার্ধ | 1.5D দীর্ঘ ব্যাসার্ধ |
| সংযোগের ধরন | বাট ওয়েল্ড, ডিআইএন ক্ল্যাম্প, ডিআইএন থ্রেডেড সংযোগ |
| টিউব সাইজ | DN10 – DN200 |
| স্ট্যান্ডার্ড সারফেস ফিনিশ | Ra ≤ 0.8 μm |
| ইলেক্ট্রোপলিশড সারফেস | Ra ≤ 0.4 μm ঐচ্ছিক |
| অভ্যন্তরীণ নকশা | মসৃণ অভ্যন্তরীণ বোর |
| ক্লিনিং | সিআইপি/এসআইপি সামঞ্জস্যপূর্ণ |
| আবেদন | স্বাস্থ্যকর এবং উচ্চ-বিশুদ্ধ পাইপিং সিস্টেম |
ফিটিংস দুধ, পানীয়, তরল খাদ্য উপাদান, সস এবং অন্যান্য জন্য ব্যবহৃত স্যানিটারি পাইপলাইনের জন্য উপযুক্ত প্রক্রিয়াজাত তরল। মসৃণ অভ্যন্তরীণ পৃষ্ঠগুলি উপাদান ধারণ কমাতে এবং নিয়মিত পরিষ্কারকে সহজ করতে সহায়তা করে।
SUS316L নির্মাণ এবং ঐচ্ছিক ইলেক্ট্রোপলিশিং ফিটিংগুলিকে উচ্চ-পরিচ্ছন্নতা প্রক্রিয়া পাইপিংয়ের জন্য উপযুক্ত করে তোলে ফার্মাসিউটিক্যাল এবং বায়োটেকনোলজি সুবিধাগুলিতে ব্যবহৃত হয়। যেখানে নিয়ন্ত্রিত হয় সেগুলিকে প্রক্রিয়ার লাইনে অন্তর্ভুক্ত করা যেতে পারে পৃষ্ঠের অবস্থা এবং CIP/SIP পরিষ্কার করা প্রয়োজন।
স্বাস্থ্যকর স্টেইনলেস স্টীল ডিআইএন কনুই এবং টিউব দুধ প্রক্রিয়াকরণ, ক্রিম পরিচালনা, দই উত্পাদন এবং এর জন্য ব্যবহার করা যেতে পারে অন্যান্য দুগ্ধজাত অ্যাপ্লিকেশনের জন্য স্বাস্থ্যকর সংযোগ এবং নির্ভরযোগ্য জারা প্রতিরোধের প্রয়োজন।
ফিটিংগুলি পরিষ্কার প্রক্রিয়া এবং উচ্চ-বিশুদ্ধতা পাইপিং সিস্টেমগুলিতেও ব্যবহার করা যেতে পারে যেখানে কম পণ্য ধরে রাখা, মসৃণ অভ্যন্তরীণ পৃষ্ঠতল, এবং সামঞ্জস্যপূর্ণ মাত্রিক সামঞ্জস্য গুরুত্বপূর্ণ নির্বাচনের মানদণ্ড।
কনুই এবং টিউবের সঠিক নির্বাচনের জন্য টিউবের ব্যাস, বাঁকানো কোণ, সংযোগের ধরন, উপাদান বিবেচনা করা উচিত গ্রেড, এবং প্রয়োজনীয় পৃষ্ঠ ফিনিস. নির্বাচিত ফিটিং এর মাত্রা এবং সংযোগ মান মেলে উচিত বিদ্যমান স্যানিটারি পাইপলাইন।
ঢালাই ইনস্টলেশনের জন্য, অখণ্ডতা বজায় রাখার জন্য উপযুক্ত স্যানিটারি ঢালাই পদ্ধতি ব্যবহার করা উচিত অভ্যন্তরীণ প্রবাহ পথের পরিচ্ছন্নতা। ক্ল্যাম্প সংযোগের জন্য, সামঞ্জস্যপূর্ণ gaskets এবং clamps নির্বাচন করা উচিত প্রক্রিয়া শর্ত অনুযায়ী।
রক্ষণাবেক্ষণের সময়, অভ্যন্তরীণ পৃষ্ঠটি স্ক্র্যাচ, ক্ষয়, জমা বা অন্যান্য অবস্থার জন্য পরিদর্শন করা উচিত যে স্বাস্থ্যকর কর্মক্ষমতা প্রভাবিত করতে পারে. পরিচ্ছন্নতার পদ্ধতি প্রকৃত মাধ্যম অনুযায়ী প্রতিষ্ঠিত করা উচিত এবং প্রক্রিয়া প্রয়োজনীয়তা।
স্বীকৃত স্বাস্থ্যকর মান প্রয়োজন এমন প্রকল্পগুলির জন্য, AVM পণ্য কনফিগারেশন এবং ডকুমেন্টেশন সরবরাহ করতে পারে গ্রাহকের আবেদনের প্রয়োজনীয়তা অনুযায়ী। 3-A, EHEDG, এবং FDA- সম্পর্কিত প্রয়োজনীয়তা বিবেচনা করা যেতে পারে উপকরণ নির্বাচন করার সময়, পৃষ্ঠের সমাপ্তি, সিলিং উপাদান এবং সামগ্রিক স্যানিটারি পাইপিং কনফিগারেশন।
সার্টিফিকেশন বা কমপ্লায়েন্স ডকুমেন্টেশন নির্দিষ্ট পণ্য মডেল অনুযায়ী AVM এর সাথে নিশ্চিত করা উচিত, উপাদান, ফিনিস, এবং অর্ডার প্রয়োজনীয়তা বরং প্রতিটি কনফিগারেশনের জন্য অনুমান করা হচ্ছে.
| ক্রেতার প্রয়োজনীয়তা | প্রস্তাবিত কনফিগারেশন |
| সাধারণ স্যানিটারি পাইপিং | SUS304 / 1.4301 |
| উচ্চ জারা প্রতিরোধের | SUS316L / 1.4404 |
| স্ট্যান্ডার্ড স্বাস্থ্যকর প্রক্রিয়াকরণ | Ra ≤ 0.8 μm |
| উচ্চতর পৃষ্ঠের পরিচ্ছন্নতা | ইলেক্ট্রোপলিশড, Ra ≤ 0.4 μm |
| স্থায়ী পাইপলাইন ইনস্টলেশন | বাট ওয়েল্ড |
| সহজ disassembly এবং রক্ষণাবেক্ষণ | DIN ক্ল্যাম্প |
| থ্রেডেড স্যানিটারি সংযোগ | DIN থ্রেডেড সংযোগ |
| 90° পাইপলাইনের দিক পরিবর্তন | 90° কনুই |
| ধীরে ধীরে দিক পরিবর্তন | 45° কনুই |
| কমপ্যাক্ট রিটার্ন রাউটিং | 180° রিটার্ন বেন্ড |
স্যানিটারি কনুই এবং টিউব কেনার সময়, মাত্রিক সামঞ্জস্য উপাদান নির্বাচনের মতোই গুরুত্বপূর্ণ। ডিআইএন 11852 ফিটিং স্পেসিফিকেশন প্রদান করে, যখন DIN 11850 সংশ্লিষ্ট হাইজেনিক টিউব সিরিজকে সংজ্ঞায়িত করে।
সামঞ্জস্যপূর্ণ ডিআইএন উপাদান ব্যবহার করা মাত্রিক অমিলের কারণে ইনস্টলেশন সমস্যা কমাতে সাহায্য করে এবং এটি তৈরি করে স্যানিটারি পাইপিং সিস্টেম কনফিগার করা ইঞ্জিনিয়ারিং দলের জন্য সহজ। প্রতিস্থাপন প্রকল্পের জন্য, ক্রেতাদের নিশ্চিত করা উচিত অর্ডার করার আগে বিদ্যমান টিউবের মাত্রা এবং সংযোগের প্রয়োজনীয়তা।
AVM বিভিন্ন উপাদানের গ্রেড, আকার, কোণ, সংযোগ পদ্ধতি এবং পৃষ্ঠ সহ স্যানিটারি পাইপিং প্রকল্পগুলিকে সমর্থন করে সমাপ্তি প্রয়োজনীয়তা। ক্রেতারা প্রয়োজনীয় DN আকার, উপাদান গ্রেড, কনুই কোণ, সংযোগের ধরন, পৃষ্ঠ প্রদান করতে পারেন শেষ করুন, এবং একটি উদ্ধৃতি অনুরোধ করার সময় আবেদন করুন।
কাস্টমাইজড বা উচ্চ-বিশুদ্ধতা প্রকল্পের জন্য, AVM প্রযোজ্য উপাদান এবং প্রযুক্তিগত ডকুমেন্টেশন অনুযায়ী নিশ্চিত করতে পারে চূড়ান্ত কনফিগারেশনে।
মানক উপাদান বিকল্পগুলি হল SUS304 / 1.4301 এবং SUS316L / 1.4404৷ SUS316L সাধারণত এর জন্য পছন্দ করা হয় উচ্চতর জারা প্রতিরোধের বা উচ্চ পরিচ্ছন্নতা প্রয়োজন অ্যাপ্লিকেশন.
পণ্য পরিসীমা DN10 থেকে DN200 কভার করে। প্রয়োজনীয় আকার টিউব ব্যাস এবং প্রবাহ অনুযায়ী নির্বাচন করা উচিত স্যানিটারি পাইপিং সিস্টেমের প্রয়োজনীয়তা।
AVM 45°, 90°, এবং 180° রিটার্ন বেন্ড প্রদান করে। 90° কনুই সাধারণত আদর্শ দিক পরিবর্তনের জন্য ব্যবহৃত হয়, যখন 45° এবং 180° কনফিগারেশন নির্দিষ্ট পাইপলাইন বিন্যাস অনুযায়ী নির্বাচন করা হয়।
হ্যাঁ। আদর্শ অভ্যন্তরীণ পৃষ্ঠের ফিনিস হল Ra ≤ 0.8 μm, এবং Ra ≤ 0.4 μm এর একটি ঐচ্ছিক ইলেক্ট্রোপলিশড ফিনিস হল একটি মসৃণ অভ্যন্তরীণ পৃষ্ঠ প্রয়োজন অ্যাপ্লিকেশনের জন্য উপলব্ধ.
হ্যাঁ। স্বাস্থ্যকর নকশা সিআইপি/এসআইপি প্রক্রিয়া সিস্টেমের সাথে সামঞ্জস্যপূর্ণ। তবে প্রকৃত তাপমাত্রা, রাসায়নিক ঘনত্ব, পরিষ্কারের ফ্রিকোয়েন্সি, এবং নির্বীজন অবস্থা সম্পূর্ণ সিস্টেমের বিরুদ্ধে মূল্যায়ন করা উচিত কনফিগারেশন
উপলব্ধ বিকল্পগুলির মধ্যে রয়েছে বাট ওয়েল্ড, ডিআইএন ক্ল্যাম্প এবং ডিআইএন থ্রেডেড সংযোগ। ক্রেতাদের সংযোগ নির্বাচন করা উচিত বিদ্যমান পাইপলাইনের মান এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তার উপর ভিত্তি করে।
প্রমিত উৎপাদন লিড টাইম 7-10 দিন। প্রকৃত ডেলিভারি সময়সূচী অর্ডার পরিমাণ, পণ্যের উপর নির্ভর করে স্পেসিফিকেশন, উপাদান প্রাপ্যতা, এবং কাস্টমাইজেশন প্রয়োজনীয়তা. জরুরী আদেশ AVM এর মাধ্যমে নিশ্চিত করা যেতে পারে অর্ডার করার আগে।
স্ট্যান্ডার্ড পেমেন্ট শর্তাবলী 30% আমানত এবং 70% ব্যালেন্স T/T বা L/C দ্বারা চালানের আগে। ছোট-মূল্যের অর্ডার করা উচিত উত্পাদনের আগে সম্পূর্ণ অর্থ প্রদান করা হবে।
পণ্যগুলি আন্তর্জাতিক পরিবহনের জন্য কাগজ এবং কাঠের ক্ষেত্রে নিরাপদে প্যাক করা হয়। প্যাকেজিং হতে পারে পণ্যের আকার, অর্ডারের পরিমাণ এবং শিপিংয়ের প্রয়োজনীয়তা অনুসারে সাজানো।
